Maßgefertigte Auspuffrohre und nicht kreisförmige Rohre für Anwendungen in der Automobilindustrie und im Motorsport
Kunden und Projekte, die unser Formrohr verwenden
Stark und platzsparend: Rohrlösungen aus Edelstahl und Aluminium für den Automobil- und Rennsport
Timeless Tube ist ein britischer Spezialhersteller von maßgefertigten Rohren für Anwendungen in den Bereichen Automobilindustrie, Motorsport und Leistungsoptimierung.
Wir formen Rundrohre im Kaltumformungsverfahren zu ovalen, flachseitigen ovalen, abgerundeten quadratischen und anderen nicht kreisförmigen Profilen und bieten damit Automobilingenieuren und Metallbauern Alternativen zu herkömmlichen runden Auspuff- und Konstruktionsrohren oder Rohrkomponenten.
Unser Profilrohr eignet sich besonders dort, wo Standard-Rundrohre aufgrund von Bodenfreiheit, Bauraum, Festigkeit oder Bauteilgeometrie ungeeignet sind.
Zu den Anwendungsbereichen zählen Hochleistungsauspuffanlagen, maßgefertigte Auspuffanlagen, Krümmer, Fahrwerkskomponenten, tragende Elemente, Fahrzeuginnenausstattungen, Motorradkomponenten und spezielle Baugruppen für Kraftfahrzeuge.
Von der Entwicklung einzelner Rohre bis hin zu Serienproduktionen arbeiten wir mit Automobilherstellern, Motorsportingenieuren, Auspuffherstellern und Spezialfahrzeugherstellern zusammen, um Rohre zu entwickeln, die genau auf die Anforderungen des fertigen Bauteils zugeschnitten sind.
Maßgeschneiderte Rohrumformung für Prototypen und Serienbauteile in der Automobilindustrie
Projekte in der Automobilindustrie lassen sich oft nicht mit Standardgrößen aus dem Katalog umsetzen. Dank unseres flexiblen Kaltumformungsverfahrens können wir neue Rohrquerschnitte entwickeln, ohne für jedes Profil eine eigene Matrize zu benötigen. Dadurch eignet sich Timeless Tube besonders gut für die Prototypen- und Produktentwicklung sowie für die Serienfertigung, sobald sich das Design bewährt hat.
Unsere Ingenieure können anhand Ihrer gewünschten Endmaße, Verpackungsabmessungen oder Zeichnungen ermitteln, welches Material benötigt wird und ob vorhandene Werkzeuge an die von Ihnen gewünschte Form angepasst werden können.
Die Produktion kann von einem einzelnen Stück mit einer Länge von 5,7 m bis hin zu Tausenden von Stücken reichen, wobei die Lieferzeit von der Verfügbarkeit der Rundrohre abhängt, die wir kaltumformen.
Kontaktieren Sie uns, wenn Sie ein bestimmtes Teil für einen Proof-of-Concept oder für Angebote zur Serienfertigung benötigen oder wenn Sie mehr über die Toleranzen erfahren möchten, die wir erreichen können.

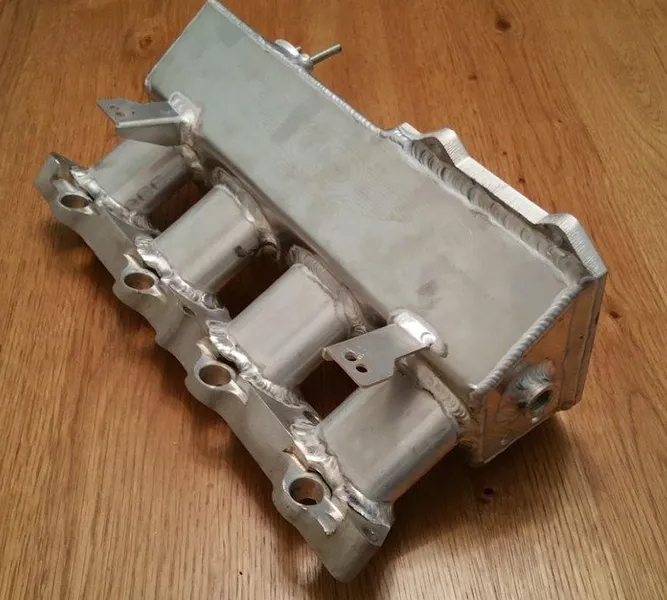

Ovalrohre aus Edelstahl mit flachen Seiten, die für einen maßgefertigten Motor-Ansaugkrümmer verwendet werden

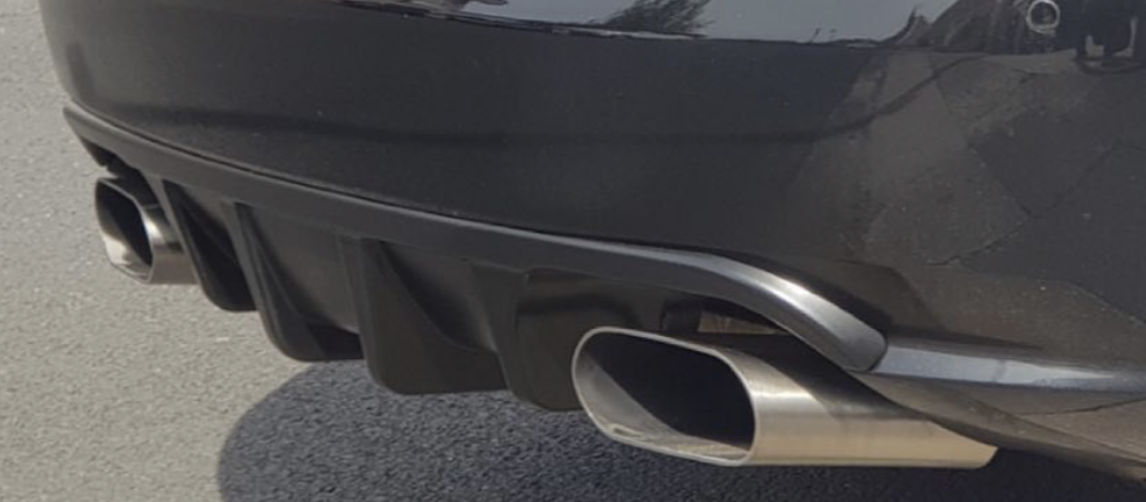

Auspuffendrohre für Jaguar (ovales Rohr mit flachen Seiten, Edelstahl 304, 167 × 66 × 3 mm)
Kaltgeformte, komplexe Rohrkomponenten aus hochwertigen Materialien
Wir formen die meisten Rohre für die Automobilindustrie aus Edelstahl 304L und 316L, da dieser Stahl extremen Temperaturen standhält und sehr langlebig ist, was ihn zu einem sicheren und zuverlässigen Material für Abgasanlagen macht.
Außerdem fertigen wir Automobilkomponenten aus Aluminium, Titan und Kupferlegierungen. Diese Metalle sind ebenfalls korrosionsbeständig, äußerst langlebig und wartungsarm. Darüber hinaus zeichnen sie sich durch ein hervorragendes Verhältnis von Festigkeit zu Gewicht aus, was dazu beitragen kann, das Fahrzeuggewicht zu reduzieren und die Kraftstoffeffizienz zu verbessern.
Nicht kreisförmige Abgasleitungen für beengte Platzverhältnisse

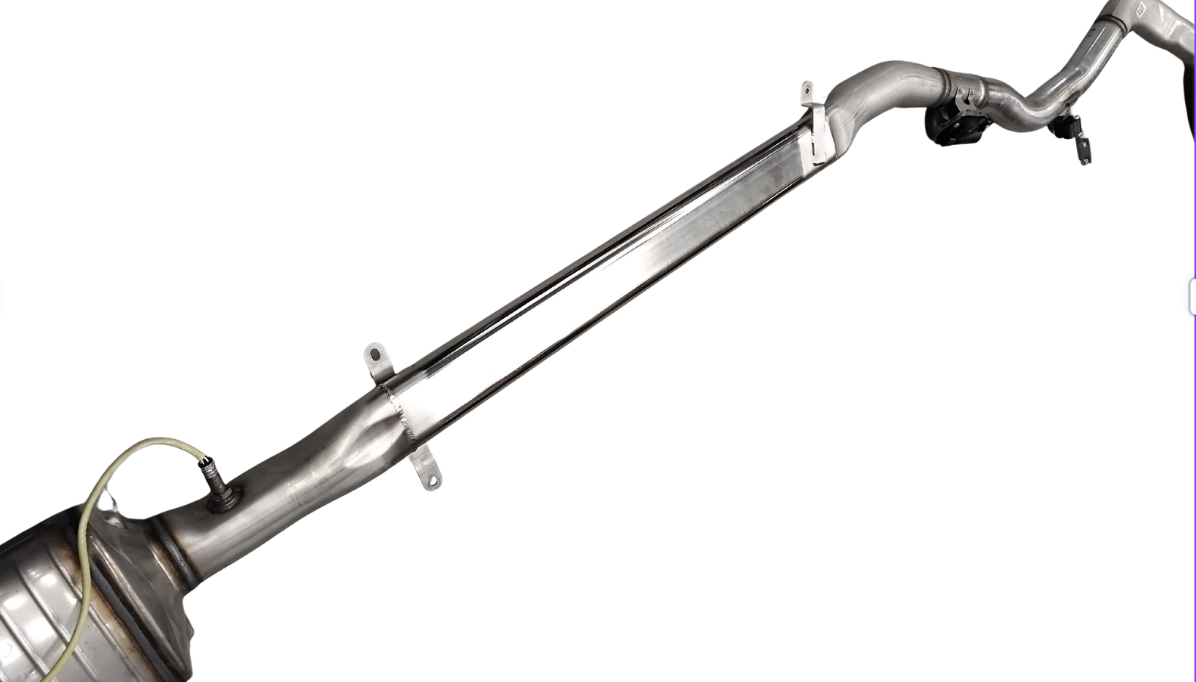

Ovale Auspuffrohre mit flachen Seiten
Für Anwendungen, bei denen ein flacher Querschnitt erforderlich ist, vereinen FSO-Rohre (Flat-Sided Oval) zwei flache Stirnflächen mit abgerundeten Seiten.
Dieses Profil eignet sich besonders für Hochleistungsauspuffanlagen, bei denen die Bodenfreiheit oder der Freiraum für Bauteile entscheidend ist. Ein herkömmliches rundes Auspuffrohr beansprucht den gesamten Außendurchmesser des Rohrs als vertikalen Platzbedarf; durch die Verwendung eines breiteren, flacheren ovalen Profils mit flachen Seiten können Auspuffhersteller einen nutzbaren Rohrabschnitt in Bereichen unterbringen, in denen ein größeres Rundrohr nur schwer Platz finden würde.
Dies kann insbesondere bei tiefergelegtenFahrzeugen und Sportwagen, im Motorsport sowie bei der Verlegung von Abgasleitungen um Fahrwerks-, Aufhängungs- oder Antriebskomponenten herum von Nutzen sein. Timeless Tube stellt eine breite Palette an ovalen Abgasrohren mit flachen Seiten in verschiedenen Größen her, darunter auch große Profile für Anwendungen, bei denen der Platz unter der Karosserie begrenzt ist.
- Reduzierte Profilhöhe: trägt zur Verbesserung der Bodenfreiheit bei und ermöglicht die Unterbringung der Abgasleitungen in beengten Räumen im Unterbodenbereich
- Einstellbare Umformwerkzeuge für enge Toleranzen bei kritischen Bauteilen
- Flache Montageflächen: Lässt sich sicher und einfach an anderen Halterungen, Platten oder Bauteilen befestigen
- Hohe Querschnittsfestigkeit: Unabhängige Durchbiegungsprüfungen ergaben, dass unser 30 × 15 mm großes FSO-Profil aus Edelstahl unter den getesteten Belastungsbedingungen in Richtung der Nebenachse um 54 % fester ist als das entsprechende Rundrohr.
- Möglichkeiten zur kundenspezifischen Entwicklung – nützlich für Prototypen, Spezialfahrzeuge und Anwendungen in Kleinserien
Im Vergleich zu einem runden Rohr ermöglicht ein flaches, ovales Profil, dass ein Abgaskanal durch enge Stellen unterhalb eines Fahrzeugs oder um andere Bauteile herum verläuft.
| Rundrohr OD | Abmessungen der Ovalrohre mit flacher Seite | Wandstärke |
|---|---|---|
| 1 ¼″ | 37 × 22 mm | 1,5 mm, 2 mm |
| 39 × 19 mm | 1,5 mm, 2 mm | |
| 41 × 15,5 mm | 1,5 mm, 2 mm | |
| 1 ½″ | 48 × 21 mm | 1,2 mm, 1,5 mm, 2 mm |
| 43 × 28 mm | 1,5 mm, 2 mm | |
| 45 × 25 mm | 1,5 mm, 2 mm, 3 mm | |
| 2″ | 62 × 31 mm | 1,5 mm, 2 mm, 3 mm |
| 2.5″ | 78 × 39 mm | 1,5 mm, 2 mm, 3 mm |
| 86,5 × 27 mm | 1,5 mm, 2 mm, 3 mm | |
| 3″ | 91 × 51 mm | 2 mm, 3 mm |
| 99 × 38 mm | 2 mm, 3 mm | |
| 3.14″(80 mm) | 95 × 55 mm | 1,5 mm, 2 mm |
| 3.5″ | Bitte erkundigen Sie sich nach den Größen, die aus diesem Rohr geformt werden können. | |
| 4″ | 128 × 55 mm | 2 mm, 3 mm |
| 4.25″ | 133 × 63 mm | 2 mm, 3 mm |
| 4.5″ | 138 × 73 mm | 2 mm, 3 mm |
| 5″ | 167 × 66 mm | 2 mm, 3 mm |
| 6.14″ | 195 × 85 mm | 3 mm |
Ovale Auspuffrohre
Unsere ovalen Auspuffrohre bieten eine einfache Möglichkeit, die vertikale Höhe eines Auspuffabschnitts zu verringern, ohne gleich auf ein komplett maßgefertigtes Bauteil zurückgreifen zu müssen. Wenn nur ein Teil des Auspuffs zusätzlichen Freiraum benötigt, lassen sich ausgewählte Profile unter wieder in Rundrohre überführen, um sie mit herkömmlichen runden Auspuffrohren und -komponenten zu verbinden.
- Ein elliptisches Profil, ideal für Komponenten, die dem Luftstrom ausgesetzt sind, wie Auspuffanlagen, Überrollkäfige und Fahrwerksteile
- Über 300 verfügbare Größen – hergestellt aus Rundrohren mit einem Durchmesser von 1/4 Zoll bis 8 Zoll
- Die stromlinienförmige Form reduziert den Luftwiderstand im Vergleich zu runden oder quadratischen Rohren
- Verbinder und Biegewerkzeuge verfügbar
- Verdrillte ovale Rohre als Option für dekorative Verzierungen und Wärmeübertragungsanwendungen erhältlich
- Die Umformwerkzeuge können eingestellt werden, um enge Toleranzen bei kritischen Teilen zu ermöglichen.

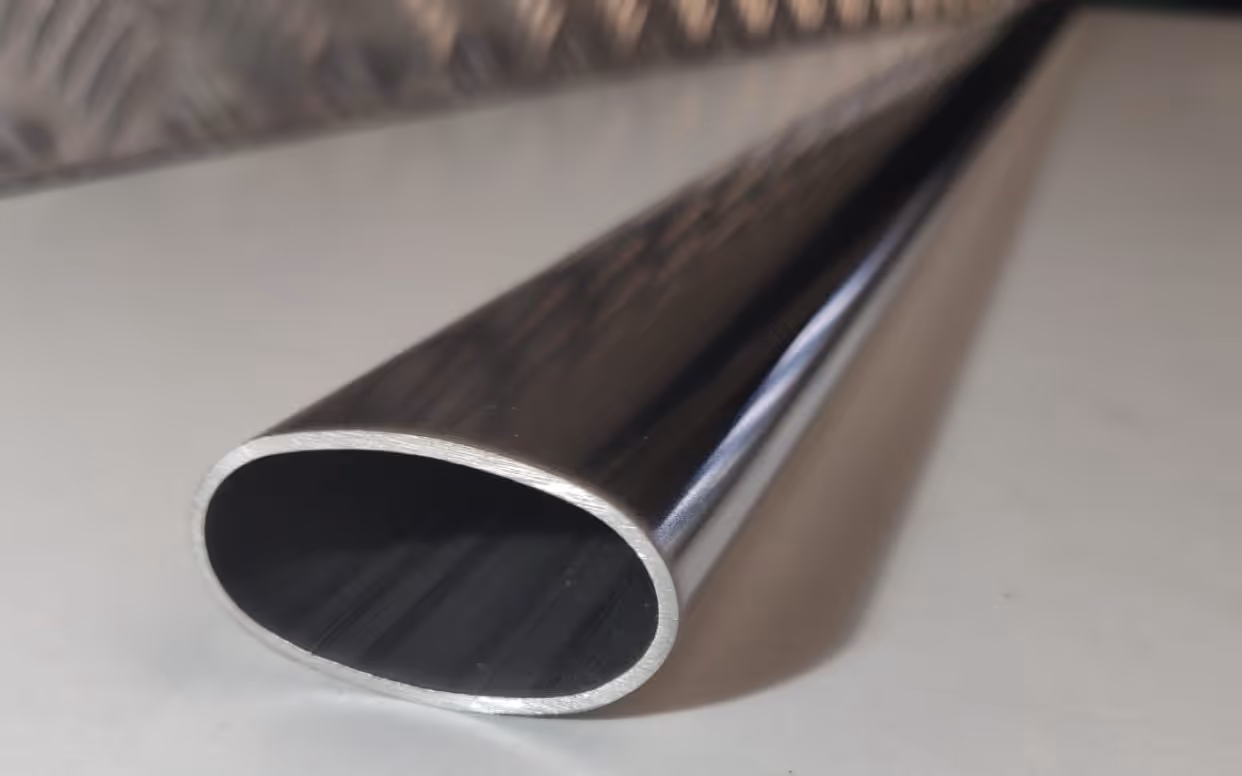

Aus hochglanzpoliertem Edelstahlrohr gefertigtes Auspuffrohr, hergestellt durch Kaltumformung von Rundrohren in den Güteklassen 304 oder 316L
| Rundrohr OD | Abmessungen des Ovalrohrs | Wandstärke |
|---|---|---|
| 1 ¼″ | 39,5 × 21 mm | 1,5 mm |
| 35 × 27 mm | 1,5 mm | |
| 1 ½″ | 47 × 25 mm | 1,5 mm, 2 mm, 3 mm |
| 43 × 30 mm | 1,5 mm, 2 mm, 3 mm | |
| 2″ | 61 × 37 mm | 1,5 mm, 2 mm, 3 mm |
| 65 × 33 mm | 1,5 mm, 2 mm, 3 mm | |
| 2.5″ | 76 × 50 mm | 1,5 mm, 2 mm, 3 mm |
| 3″ | 92 × 56 mm | 2 mm, 3 mm |
| 98 × 50 mm | 2 mm, 3 mm | |
| 4″ | 121 × 76 mm | 2 mm, 3 mm |
| 128 × 70 mm | 2 mm, 3 mm | |
| 143 × 45 mm | 2 mm, 3 mm | |
| 139 × 53 mm | 2 mm, 3 mm | |
| 5.07″/ 5.32″ | 151 × 101 mm | 2 mm, 3 mm |
| 167 × 87 mm | 2 mm, 3 mm | |
| 6″ | 200 × 100 mm | 2 mm, 3 mm |
Abgerundetes Vierkantrohr für Fahrzeugkarosserien
Ein abgerundetes Vierkantrohr vereint relativ flache Seitenflächen mit abgerundeten Ecken und ermöglicht eine effiziente Nutzung des verfügbaren Verpackungsraums.
Zu den möglichen Anwendungen im Automobilbereich zählen tragende Bauteile, Fahrwerkskomponenten, Rahmen und spezielle Fahrzeugbaugruppen.
- Abgeschrägte Ecken und leicht gewölbte Seiten bieten unter bestimmten Belastungsbedingungen eine höhere strukturelle Festigkeit als Rundrohre
- Eine konturierte Alternative zu eckigen Kastenprofilen, mit abgerundeten Ecken, die weniger anfällig für Risse oder Ermüdung sind als scharfkantige Vierkantrohre
- Bessere Raumausnutzung als Rundrohr
- Verdrilltes Quadratrohr und gerundetes Rechteckrohr als Optionen verfügbar
- Die ebenen Flächen bieten zudem nützliche Befestigungs- und Bearbeitungsflächen.
| Rundrohr OD | Abmessungen von Vierkantrohren mit Radius | Wandstärke |
|---|---|---|
| 1″ | 23 × 23 mm | 1,5 mm |
| 1.25″ | 28 × 28 mm | 1,5 mm, 2 mm |
| 1.5″ | 34,5 × 34,5 mm | 1,5 mm, 2 mm |
| 2″ | 45,5 × 45,5 mm | 1,5 mm, 2 mm |
| 3″ | 66 × 66 mm | 1,5 mm, 2 mm, 3 mm |
| 4″ | 88 × 88 mm | 1,5 mm, 2 mm, 3 mm |

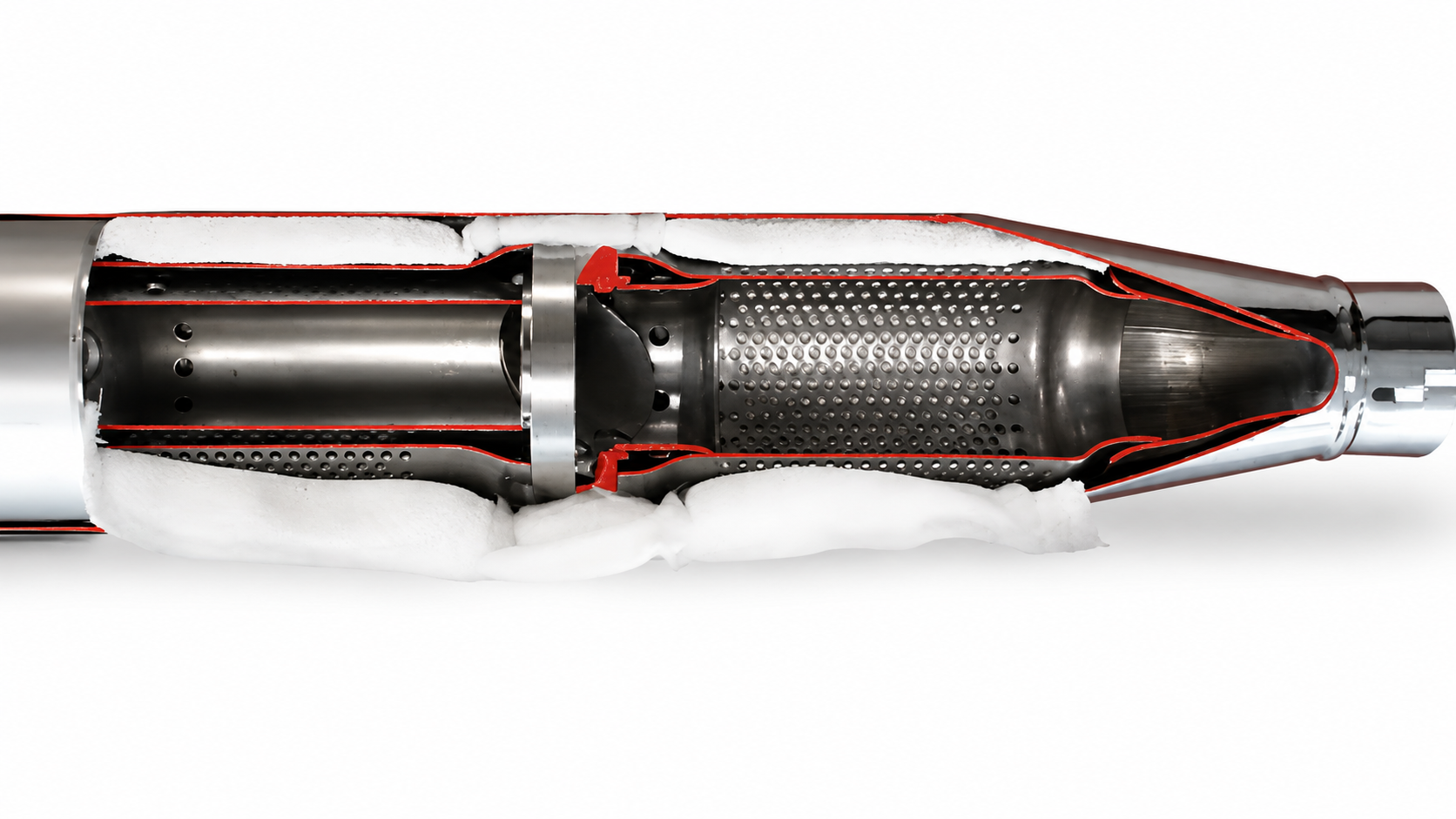

Auspuffschalldämpfer für Motorräder (endgeformtes, perforiertes Rundrohr, Edelstahl 409)

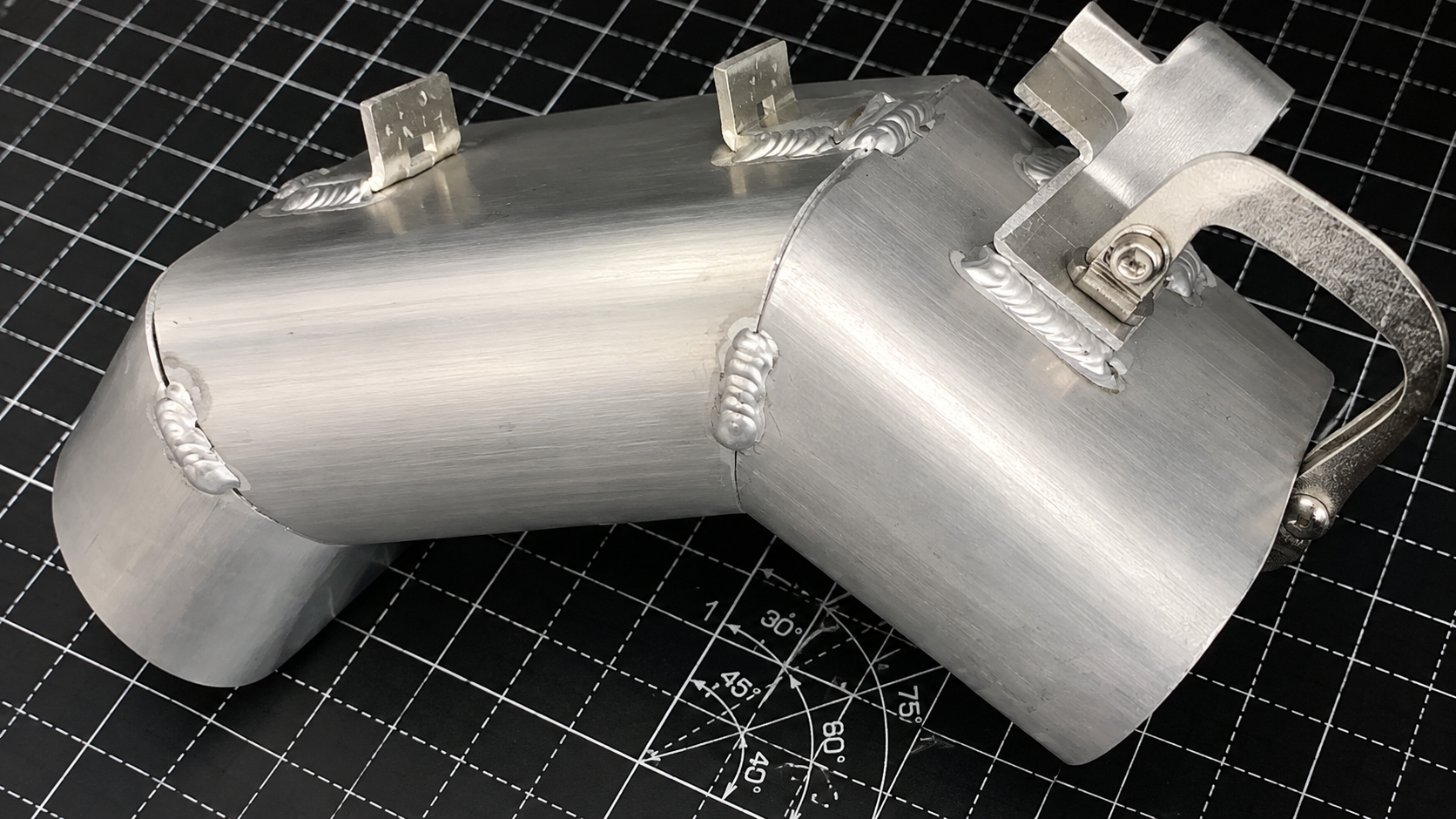

Bremsenkühlsatz für Renault Mégane 3RS Sport (flachseitiges Ovalrohr, Aluminium 6082 T6, 87 x 38 x 1,6 mm)

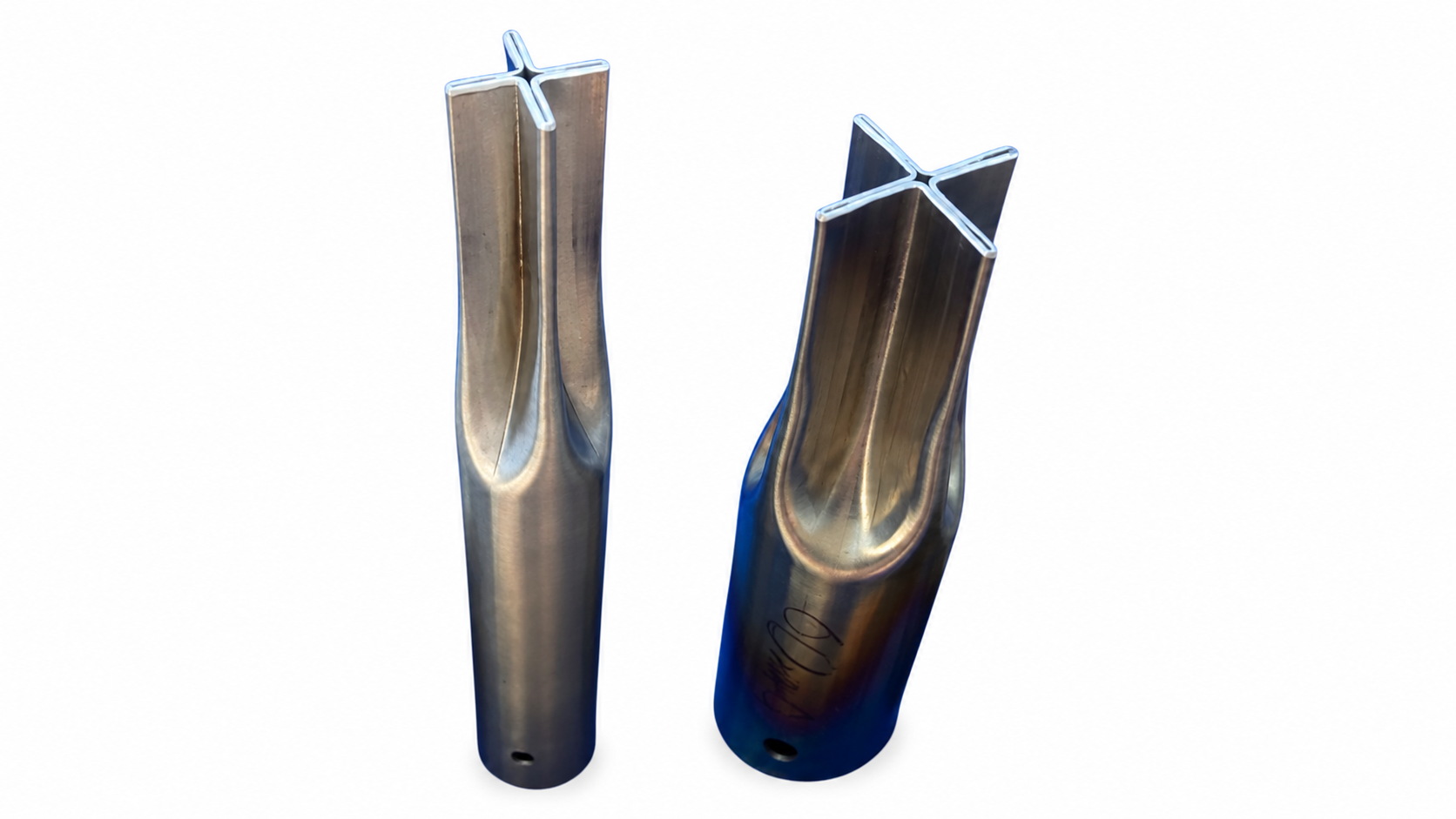

Geschweißte Auspuffblende in Sternform (lasergeschnittenes Rundrohr mit geformten Enden, Edelstahl 409)

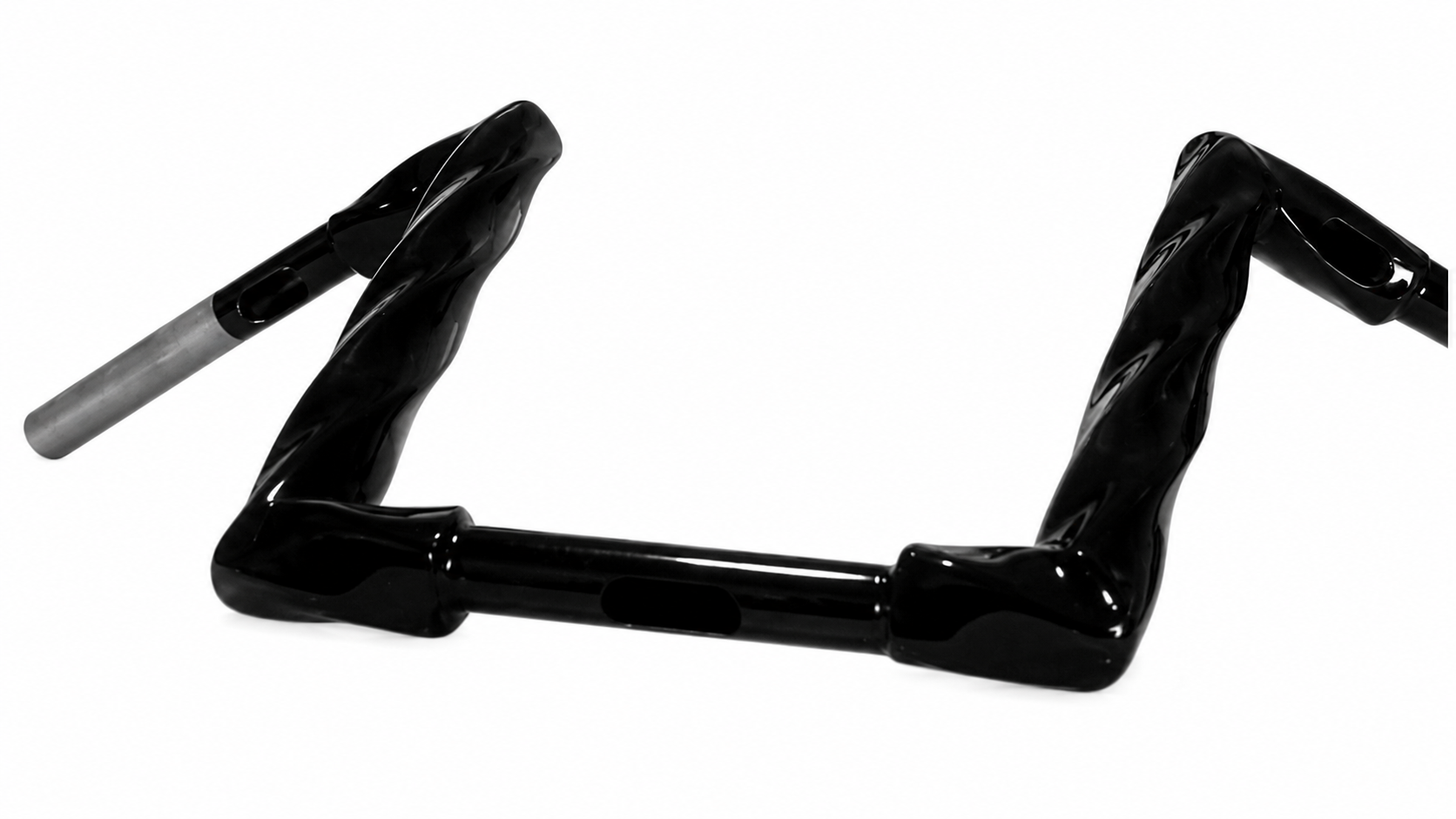

Motorradlenker (gedrehtes Vierkantrohr, Edelstahl 316L, 28 × 28 × 1,5 mm)
Rohrendenbearbeitung: Verjüngung, Aufweitung, Aufpressen und Pressen
Neben der Formgebung des Hauptröhrenprofils bieten wir auch spezielle Rohrendenbearbeitung und Rohrbearbeitung für Automobilkomponenten an. Diese Komponenten sind so gefertigt, dass sie passgenau an angrenzende Teile angepasst werden können, ohne dass unnötige zusätzliche Verbindungselemente erforderlich sind.
Rohrverengung und -erweiterung
Mithilfe hochflexibler Maschinen zur Rohrbearbeitung können unsere Ingenieure den Durchmesser von Rundrohren um bis zu 20 % der ursprünglichen Größe anpassen.
- Präzise Einstellung des Durchmessers (innerhalb des spezifizierten Bereichs jedes Werkzeugs) ermöglicht kleinere Anpassungen, bis eine optimale Passform erreicht ist
- Kostengünstig sowohl für kundenspezifische Teile als auch für die Großserienproduktion
- Gebogene Rohre können in der Nähe einer Biegung oder direkt an einer Biegung geformt werden - ohne die Notwendigkeit zusätzlicher Werkzeuge
- Konifizieren, Bördeln und Gesenkschmieden sind ebenfalls möglich, sowohl für runde als auch für nicht runde Rohrprofile.
Gepresste Rohrenden
Wir können die Enden verpressen und anschließend Löcher für Schrauben bohren, wodurch der Bedarf an zusätzlichen Halterungen verringert wird.
Rohrreduzierung für Rundrohr
Rohraufweitung für Rundrohr
Übergänge von ovalen zu runden Auspuffrohren
Rohrenden-Umformwerkzeuge ermöglichen es unseren Verarbeitern, geformte Profile wie Oval- und Vierkantrohre an den Enden wieder zu Rundrohren zu machen.
Dadurch kann der mittlere Abschnitt der Auspuffanlage an Stellen mit begrenztem Platzangebot ein flacheres Profil aufweisen, während die Enden weiterhin mit herkömmlichen runden Auspuffrohren, Schellen oder angrenzenden Bauteilen kompatibel bleiben.
Das Ergebnis kann eine stärker integrierte Baugruppe mit weniger separaten Übergangsstücken sein.
Rohre für Fahrgestelle, Gestelle und Fahrzeugkarosserien
Rohrleitungen mit nicht rundem Querschnitt kommen nicht nur in Abgassystemen zum Einsatz.
Ovale, flachseitige ovale und abgerundete quadratische Profile können auch für Fahrzeugrahmen, Fahrgestellstützen, Gepäckträger und Konstruktionsbaugruppen verwendet werden, bei denen die Geometrie des Rohrs Vorteile hinsichtlich Platzausnutzung, Festigkeit oder Ästhetik bietet.
Unser flaches Ovalrohr wird regelmäßig für Anwendungen in anspruchsvollen Transportbereichen wie dem Eisenbahn- und Luftfahrtsektor spezifiziert: sicherheitskritische Branchen, die Rohrkomponenten von höchster Qualität erfordern.
L
Gepäckablagen aus Edelstahl, gefertigt aus unserem flachen Ovalrohr, die in Pendlerzügen in Europa und in Hochgeschwindigkeits-Personenzügen in Japan zum Einsatz kommen
Anwendungen von Rohren in der Automobilindustrie und im Motorsport
Unsere Rohrumformungstechniken lassen sich unter anderem auf folgende Bauteile anwenden:
- Hochleistungs- und maßgefertigte Auspuffanlagen
- Abgasübergänge und -verlängerungen
- Aufhängung Querlenker
- Einlasskrümmer
- Sitzverstellrohre
- Armaturen für Kopfstützen
- Komponenten des Sitzrahmens
- Tragarme für Autostiefel
- Querschläuche
- Stützrohre für Chassis
- Gepäckträger
- Schalthebel
- Heizkörper
- Einfassung des Stoßfängers
- Interne strukturelle Rahmenbedingungen
- Dachreling
- Kantenschienen, Schürzen und Zierleisten
- Rohre für Getriebegestänge
- Rohre für die Instrumententafel
- Motorradschwingen
