Automotive e Motorsport

Tubi di scarico su misura e tubi di sezione non circolare per applicazioni nel settore automobilistico e degli sport motoristici

Clienti e progetti del settore automotive che utilizzano il nostro tubo sagomato

Forti e poco ingombranti: soluzioni di tubi in acciaio inox e alluminio per il settore automobilistico e motoristico

Timeless Tube è un’azienda britannica specializzata nella produzione di tubi sagomati su misura per il settore automobilistico, gli sport motoristici e le applicazioni di ingegneria ad alte prestazioni.

Lavoriamo a freddo tubi tondi trasformandoli in profili ovali, ovali piatti, quadrati arrotondati e altri profili non circolari, offrendo agli ingegneri e ai costruttori del settore automobilistico alternative ai tradizionali tubi di scarico e strutturali tondi o ai componenti tubolari.

Il nostro tubo sagomato risulta particolarmente utile nei casi in cui l’altezza da terra, lo spazio di installazione, la resistenza o la geometria dei componenti rendano inadatto l’uso di un tubo tondo standard.

Tra le applicazioni figurano impianti di scarico ad alte prestazioni, realizzazione di impianti di scarico su misura, collettori, componenti del telaio, supporti strutturali, interni di veicoli, componenti per motociclette e gruppi meccanici specializzati per il settore automobilistico.

Da singoli pezzi prototipali a lotti di produzione in serie, collaboriamo con case automobilistiche, ingegneri del motorsport, produttori di impianti di scarico e costruttori di veicoli specializzati per sviluppare tubi su misura in base alle specifiche del componente finito.

Lavorazione su misura di tubi per prototipi e componenti automobilistici di serie

Spesso i progetti nel settore automobilistico non rientrano nelle dimensioni standard disponibili a catalogo. Il nostro processo flessibile di formatura a freddo ci consente di sviluppare nuove sezioni di tubi senza la necessità di uno stampo dedicato per ogni profilo. Ciò rende Timeless Tube particolarmente adatta alla realizzazione di prototipi e allo sviluppo di prodotti, nonché alla produzione in serie una volta che il progetto è stato collaudato.

I nostri ingegneri possono basarsi sulle dimensioni finali da voi richieste, sulle dimensioni dell’imballaggio o sui disegni per stabilire quale materiale sia necessario e se gli stampi esistenti possano essere adattati alla forma da voi richiesta.

La produzione può variare da un singolo pezzo di 5,7 m a migliaia di pezzi, con tempi di consegna rapidi a seconda della disponibilità del tubo tondo che formiamo a freddo.

Contattateci se avete bisogno di un componente specifico per un prototipo o per ricevere preventivi relativi a produzioni in serie, oppure se desiderate saperne di più sulle tolleranze che siamo in grado di garantire.

tubo ovale piatto in acciaio inossidabile utilizzato come parte di un motore automobilistico

Tubo ovale piatto in acciaio inox, utilizzato per un collettore di scarico su misura

Terminali di scarico per Jaguar (tubo ovale piatto, acciaio inossidabile 304, 167 x 66 x 3 mm)

Componenti tubolari complessi formati a freddo e realizzati con materiali di alta qualità

La maggior parte dei tubi per autoveicoli è realizzata in acciaio inox 304L e 316L, che resiste a temperature estreme ed è altamente durevole, il che lo rende un materiale sicuro e affidabile per i sistemi di scarico.

Produciamo inoltre componenti automobilistici in alluminio, titanio e leghe a base di rame. Questi metalli sono resistenti alla corrosione, altamente durevoli e richiedono poca manutenzione. Offrono inoltre un eccellente rapporto resistenza/peso, che può contribuire a ridurre il peso del veicolo e a migliorare l'efficienza nei consumi.

Tubi di scarico non circolari per spazi ristretti

Tubi di scarico ovali piatti

Per le applicazioni che richiedono una sezione piatta, i tubi ovali piatti (FSO) combinano due facce piatte con fianchi arrotondati.

Questo profilo è particolarmente utile per gli impianti di scarico ad alte prestazioni in cui l'altezza da terra o lo spazio libero tra i componenti è fondamentale. Uno scarico rotondo convenzionale richiede uno spazio verticale pari all'intero diametro esterno del tubo; utilizzando un profilo ovale piatto, più largo e meno profondo, i costruttori di impianti di scarico possono inserire una sezione utile del tubo in aree in cui un tubo tondo più grande potrebbe essere difficile da sistemare.

Ciò può rivelarsi particolarmente utile per veicoli ribassati e ad alte prestazioni, applicazioni nel mondo dell'automobilismo e per il percorso dei tubi di scarico attorno a componenti del telaio, delle sospensioni o della trasmissione. Timeless Tube produce un'ampia gamma di tubi di scarico ovali piatti in diverse dimensioni, compresi profili di grandi dimensioni per applicazioni in cui lo spazio sotto il telaio è limitato.

  • Altezza della sezione ridotta: contribuisce a migliorare l'altezza da terra e a sistemare i tubi di scarico in spazi ristretti sotto il telaio
  • Utensili di formatura regolabili per tolleranze ristrette su pezzi critici
  • Superfici di montaggio piane: si fissa in modo sicuro e semplice ad altre staffe, piastre o componenti
  • Elevata resistenza della sezione: prove indipendenti di deflessione hanno dimostrato che la nostra sezione FSO in acciaio inossidabile da 30 × 15 mm è più resistente del 54% rispetto al tubo tondo equivalente nelle condizioni di carico sull’asse minore sottoposte a prova
  • Potenziale di sviluppo personalizzato – utile per prototipi, veicoli speciali e applicazioni di produzione in piccole serie

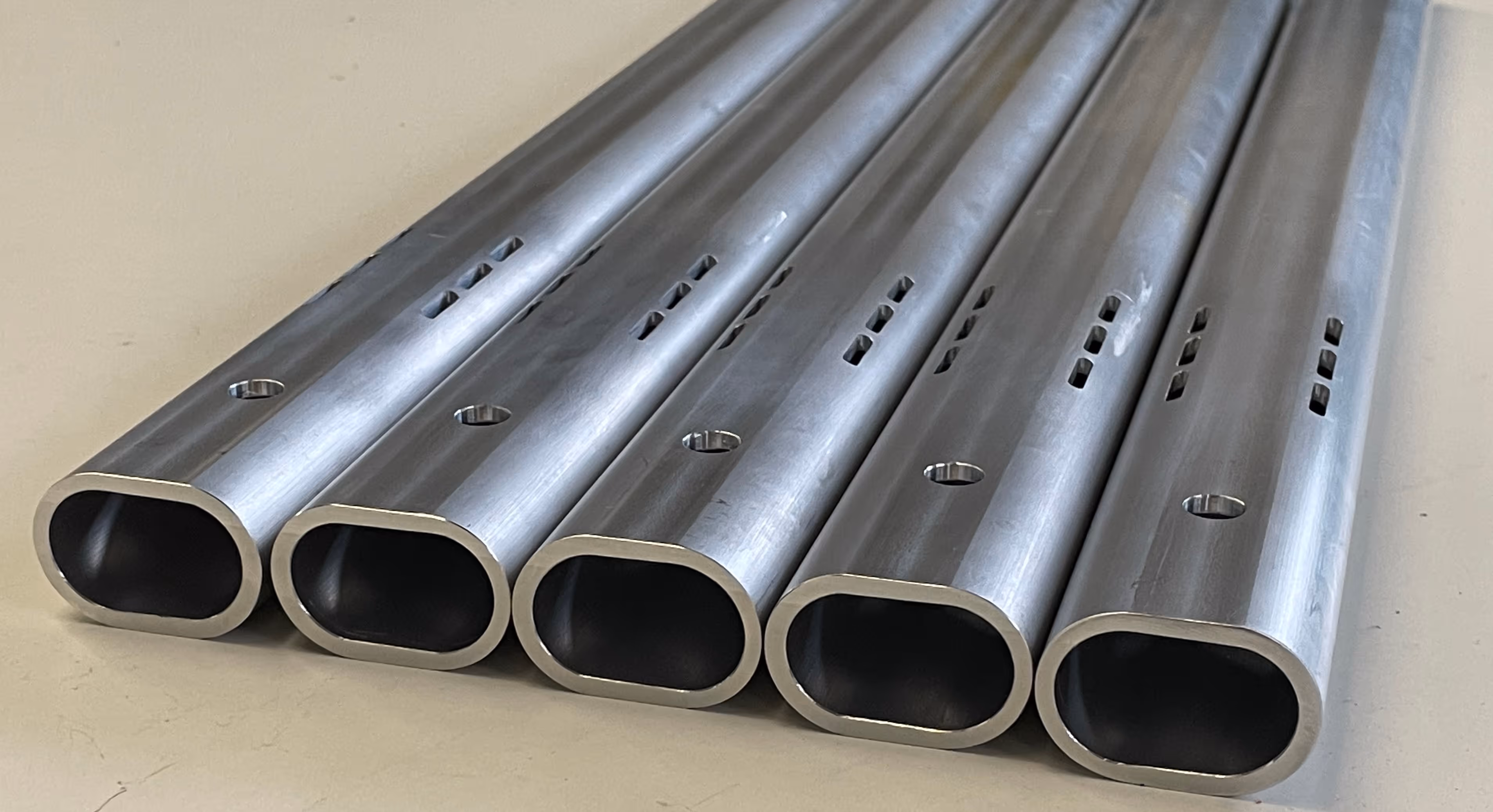

Tubo ovale piatto per scarico personalizzato

Rispetto al tubo circolare, un profilo ovale piatto consente alla sezione di scarico di passare attraverso spazi ristretti sotto il veicolo o attorno ad altri componenti.

‍

Dimensioni del tubo ovale piatto - diametro esterno del tubo tondo con dimensioni ovali piatte disponibili e opzioni di spessore della parete
Tubo tondo ODDimensioni del tubo ovale piattoSpessore della parete
1 ¼″37 × 22 mm1,5 mm, 2 mm
39 × 19 mm1,5 mm, 2 mm
41 × 15,5 mm1,5 mm, 2 mm
1 ½″48 × 21 mm1,2 mm, 1,5 mm, 2 mm
43 × 28 mm1,5 mm, 2 mm
45 × 25 mm1,5 mm, 2 mm, 3 mm
2″62 × 31 mm1,5 mm, 2 mm, 3 mm
2.5″78 × 39 mm1,5 mm, 2 mm, 3 mm
86,5 × 27 mm1,5 mm, 2 mm, 3 mm
3″91 × 51 mm2 mm, 3 mm
99 × 38 mm2 mm, 3 mm
3.14″(80 mm)95 × 55 mm1,5 mm, 2 mm
3.5″Si prega di chiedere informazioni sulle dimensioni che possono essere formate da questo tubo.
4″128 × 55 mm2 mm, 3 mm
4.25″133 × 63 mm2 mm, 3 mm
4.5″138 × 73 mm2 mm, 3 mm
5″167 × 66 mm2 mm, 3 mm
6.14″195 × 85 mm3 mm

Tubi di scarico ovali

I nostri tubi di scarico ovali offrono un modo semplice per ridurre l’altezza verticale di una sezione di scarico senza dover ricorrere direttamente a un componente realizzato su misura. Laddove solo una parte dello scarico richieda uno spazio libero aggiuntivo, alcuni profili selezionati possono anche essere riportati alla sezione circolare alle estremità per il collegamento a tubi e componenti di scarico circolari convenzionali.

  • Un profilo ellittico ideale per i componenti esposti al flusso d'aria, come scarichi, roll cage e parti del telaio.
  • Oltre 300 misure disponibili — realizzate con tubi tondi di diametro compreso tra 1/4 di pollice e 8 pollici
  • La forma aerodinamica riduce la resistenza all'aria rispetto ai tubi tondi o quadrati
  • Sono disponibili raccordi e utensili di piegatura
  • Opzione tubo ovale ritorto disponibile per finiture decorative e applicazioni di trasferimento termico
  • Gli utensili di formatura possono essere regolati, consentendo tolleranze strette sui pezzi critici

‍

Tubo di scarico in acciaio inossidabile con finitura a specchio, realizzato mediante formatura a freddo di tubi circolari nei gradi 304 o 316L

‍

Dimensioni del tubo ovale - diametro esterno del tubo tondo con dimensioni ovali disponibili e opzioni di spessore della parete
Tubo tondo ODDimensioni del tubo ovaleSpessore della parete
1 ¼″39,5 × 21 mm1,5 mm
35 × 27 mm1,5 mm
1 ½″47 × 25 mm1,5 mm, 2 mm, 3 mm
43 × 30 mm1,5 mm, 2 mm, 3 mm
2″61 × 37 mm1,5 mm, 2 mm, 3 mm
65 × 33 mm1,5 mm, 2 mm, 3 mm
2.5″76 × 50 mm1,5 mm, 2 mm, 3 mm
3″92 × 56 mm2 mm, 3 mm
98 × 50 mm2 mm, 3 mm
4″121 × 76 mm2 mm, 3 mm
128 × 70 mm2 mm, 3 mm
143 × 45 mm2 mm, 3 mm
139 × 53 mm2 mm, 3 mm
5.07″/ 5.32″151 × 101 mm2 mm, 3 mm
167 × 87 mm2 mm, 3 mm
6″200 × 100 mm2 mm, 3 mm

Tubo quadrato con bordi arrotondati per strutture automobilistiche

Il tubo quadrato arrotondato combina facce relativamente piatte con angoli arrotondati e consente di sfruttare in modo efficiente lo spazio disponibile nell’imballaggio.

Tra le potenziali applicazioni nel settore automobilistico figurano i supporti strutturali, i componenti del telaio, i telai e i gruppi di veicoli speciali.

  • Gli angoli smussati e i lati sottilmente convessi offrono una maggiore resistenza strutturale rispetto al tubo circolare in determinate condizioni di carico.
  • Un'alternativa sagomata al profilato angolare, con angoli arrotondati meno inclini alla fessurazione o all'affaticamento rispetto al tubo quadrato a spigoli vivi.
  • Offre un migliore utilizzo dello spazio rispetto al tubo tondo
  • Sono disponibili le opzioni tubo quadrato ritorto e tubo rettangolare raggiato
  • Le superfici piane possono inoltre fungere da utili piani di montaggio e lavorazione
Tubi quadrati raggiati in acciaio inox di varie dimensioni con finitura a specchio
Dimensioni del tubo quadrato raggiato - diametro esterno del tubo tondo con dimensioni quadrate disponibili e opzioni di spessore della parete
Tubo tondo ODDimensioni del tubo quadrato raggiatoSpessore della parete
1″23 × 23 mm1,5 mm
1.25″28 × 28 mm1,5 mm, 2 mm
1.5″34,5 × 34,5 mm1,5 mm, 2 mm
2″45,5 × 45,5 mm1,5 mm, 2 mm
3″66 × 66 mm1,5 mm, 2 mm, 3 mm
4″88 × 88 mm1,5 mm, 2 mm, 3 mm

Silenziatore di scarico per moto (tubo tondo perforato con estremità sagomate, acciaio inossidabile 409)

Kit di raffreddamento freni per Renault Mégane 3RS Sports (tubo ovale piatto, alluminio 6082 T6, 87 x 38 x 1,6 mm)

Deflettore di scarico saldato a forma di stella (tubo tondo tagliato al laser e sagomato alle estremità, acciaio inossidabile 409)

Manubrio per moto (tubo quadrato ritorto, acciaio inossidabile 316L, 28 x 28 x 1,5 mm)

Formatura delle estremità dei tubi: riduzione, espansione, rastremazione e stampaggio

Oltre alla formatura del profilo principale dei tubi, offriamo servizi specializzati di formatura delle estremità dei tubi e di lavorazione dei tubi per componenti automobilistici. Questi componenti sono realizzati per adattarsi alle parti adiacenti senza la necessità di ulteriori giunti di assemblaggio superflui.

Riduzione e dilatazione dei tubi

Grazie a macchinari per la lavorazione dei tubi altamente flessibili, i nostri ingegneri sono in grado di modificare il diametro dei tubi tondi fino al 20% rispetto alle dimensioni originali.

  • La regolazione precisa del diametro (all'interno dell'intervallo specificato di ciascun utensile) consente di effettuare piccoli aggiustamenti fino a raggiungere un adattamento ottimale
  • Conveniente sia per i pezzi personalizzati che per la produzione in grandi volumi
  • I tubi piegati possono essere formati in prossimità o direttamente su una curva, senza bisogno di utensili aggiuntivi
  • Sono disponibili anche servizi di formatura conica, svasatura e rastremazione, per profili di tubi circolari e non circolari.

Estremità dei tubi stampate

Possiamo unire le estremità e poi praticare dei fori per le viti, riducendo così la necessità di staffe aggiuntive.

Riduzione del tubo per tubo tondo

Diametro iniziale (mm)
Diametro ridotto (mm)
Lunghezza richiesta (mm)
38mm
32mm
82mm
42mm
36mm
75mm
45mm
39mm
75mm
51mm
45mm
75mm
55mm
49mm
80mm
57mm
51mm
75mm
60mm
54mm
75mm
63.5mm
57.5mm
60mm
64mm
58mm
30mm
66mm
60mm
75mm
70mm
74mm
50mm
77mm
71mm
20mm
80mm
74mm
75mm
81mm
75mm
40mm
82mm
76mm
30mm
85mm
79mm
80mm
90mm
84mm
80mm
96mm
90mm
80mm

Espansione del tubo per tubo tondo

Diametro iniziale (mm)
Diametro espanso (mm)
Lunghezza richiesta (mm)
46mm
52mm
3mm
57mm
63mm
30mm
60mm
66mm
70mm
67mm
73mm
80mm
70mm
76mm
100mm
78mm
84mm
25mm
85mm
91mm
80mm

Raccordi di transizione da tubo ovale a tubo tondo per impianti di scarico

Gli strumenti per la formatura delle estremità dei tubi consentono ai nostri fabbricanti di riportare profili sagomati, come il tubo ovale e quadrato, a tubi tondi alle estremità.

Ciò consente alla sezione centrale dello scarico di presentare un profilo più piatto nei punti in cui lo spazio disponibile è limitato, mentre le estremità rimangono compatibili con i tubi di scarico tondi convenzionali, le fascette o i componenti adiacenti.

Il risultato può essere un componente più integrato, con un numero minore di elementi di transizione separati.

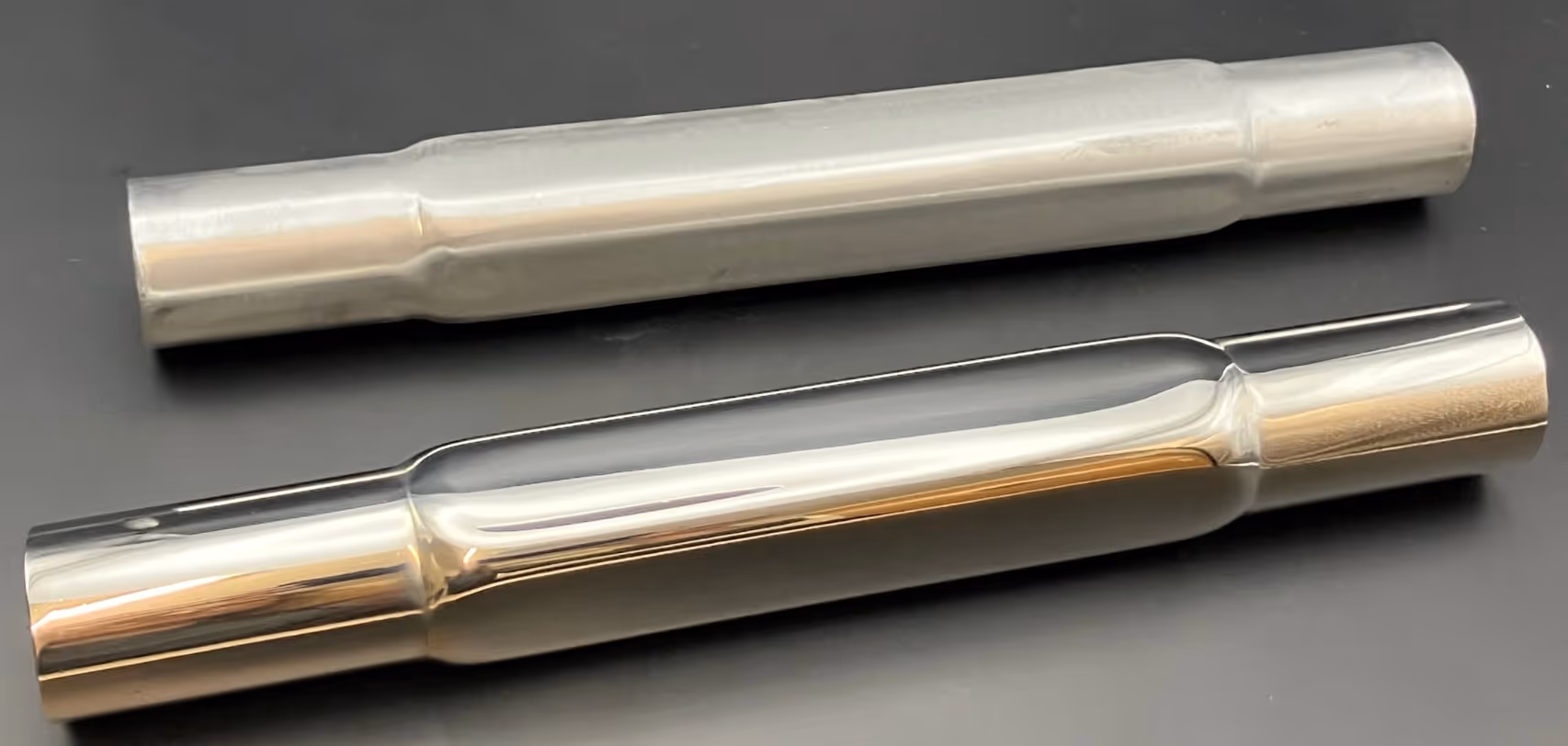

Tubo quadrato raggiato con estremità del tubo ridotte a 33,7 mm di diametro esterno (acciaio inox 316L, 34,5 x 34,5 x 1,5 mm)

Tubi per telai, telai portanti e strutture di veicoli

I tubi non circolari non si limitano ai sistemi di scarico.

I profili ovali, ovali piatti e quadrati con angoli arrotondati possono essere utilizzati anche per telai di veicoli, supporti del telaio, portabagagli e assemblaggi strutturali in cui la geometria del tubo offre vantaggi in termini di ingombro, resistenza o estetica.

Il nostro tubo ovale piatto viene spesso prescelto per applicazioni in contesti di trasporto particolarmente esigenti, come quello ferroviario e aerospaziale: settori in cui la sicurezza è fondamentale e che richiedono componenti tubolari di altissima qualità.

L

Tubo ovale piatto in acciaio inox utilizzato per i portabagagli dei treni Hitachi GWR Classe 800/802

Portabagagli in acciaio inossidabile realizzati con il nostro tubo ovale piatto, utilizzati a bordo dei treni pendolari in Europa e dei treni passeggeri ad alta velocità in Giappone

‍

Applicazioni dei tubi nel settore automobilistico e degli sport motoristici

Le nostre capacità di formatura di tubi possono essere applicate a componenti quali:

  • Sistemi di scarico ad alte prestazioni e personalizzati
  • Raccordi e prolunghe per sistemi di scarico
  • Sospensione a quadrilateri
  • Collettori di ingresso
  • Tubi di regolazione del sedile
  • Armature dei poggiatesta
  • Componenti del telaio del sedile
  • Bracci di supporto per stivali da auto
  • Tubi trasversali
  • Tubi di supporto per il telaio
  • Portabagagli
  • Leve del cambio
  • Radiatori
  • Bordo del paraurti
  • Strutture interne
  • Barre sul tetto
  • Longheroni del tetto, minigonne e modanature
  • Tubi del leveraggio della trasmissione
  • Tubi del pannello strumenti
  • Bracci oscillanti per moto

Domande frequenti sui tubi per il settore automobilistico e degli sport motoristici

Potenzialmente sì. I tubi in T45, CDS e cromoly 4130 sono comunemente utilizzati nelle applicazioni legate agli sport motoristici e all’ingegneria delle prestazioni. Sebbene questi non facciano parte dei materiali standard disponibili presso Timeless Tube, possiamo valutare quali tubi siano adatti alla formatura a freddo per ottenere profili ovali, ovali piatti o altri profili non circolari.

L'idoneità dipende dalle specifiche esatte del materiale, dal diametro del tubo, dallo spessore della parete e dal profilo finito richiesto. Se avete bisogno di un tubo specifico per il motorsport, inviateci le specifiche e le dimensioni in modo che i nostri ingegneri possano valutare l'applicazione. Possiamo anche prendere in considerazione materiale fornito dal cliente in conto lavoro.

Non necessariamente. Il flusso dei gas di scarico dipende da fattori quali l'area della sezione trasversale interna, la geometria del profilo, lo spessore delle pareti, le curve, le transizioni e la progettazione dell'intero impianto di scarico.

Il vantaggio principale dei tubi di scarico ovali risiede nella loro configurazione: un profilo più ampio e meno profondo consente di inserire la sezione di tubo richiesta in spazi in cui un tubo di scarico circolare più grande creerebbe problemi di altezza da terra o di spazio. Il nostro quantitativo minimo d’ordine, pari a una sola barra, permette ai progettisti di testare vari tubi fino a individuare quello ottimale in termini di portata e dimensioni.

Sì, siamo rinomati per i nostri tubi su misura.

Se un profilo esistente non soddisfa le vostre esigenze di confezionamento, comunicateci la larghezza, l'altezza, lo spessore della parete e il materiale richiesti. Potremo così valutare se sia possibile adattare uno stampo esistente o se sia necessario sviluppare un nuovo profilo. Ciò dipenderà dal materiale disponibile e dal rapporto richiesto.

Sì. I tubi di scarico ovali e ovali piatti possono rivelarsi particolarmente utili nei casi in cui i tradizionali tubi di scarico circolari creino problemi di altezza da terra o di ingombro.

Una sezione più ampia e meno profonda può adattarsi agli spazi ristretti sotto il telaio di veicoli ribassati, hot rod, auto sportive e applicazioni nel settore delle competizioni automobilistiche. Il profilo appropriato dipenderà dalle dimensioni interne richieste, dallo spessore delle pareti e dallo spazio di installazione disponibile.
