Biegen und Verbinden von Rohren

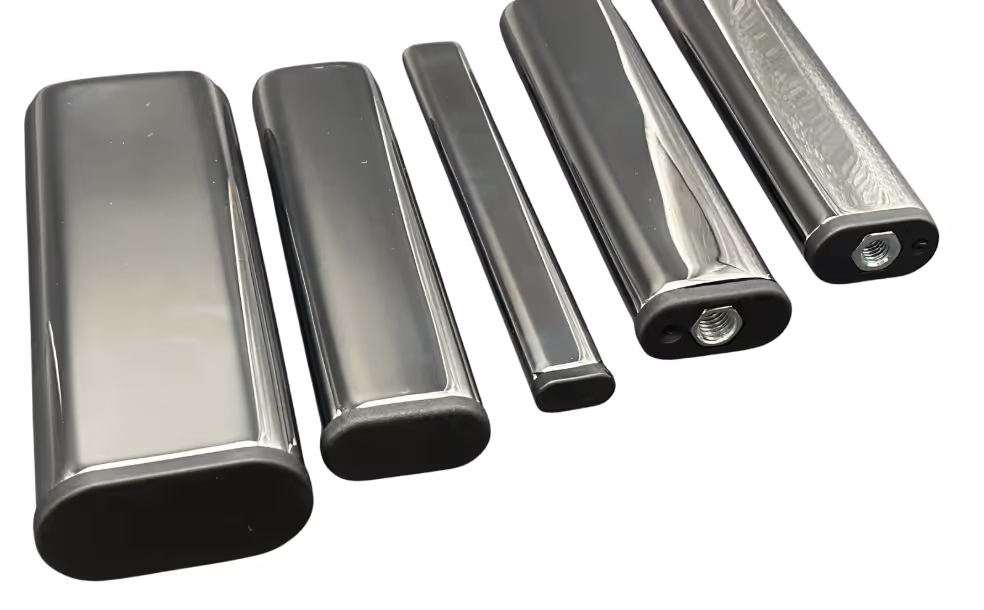

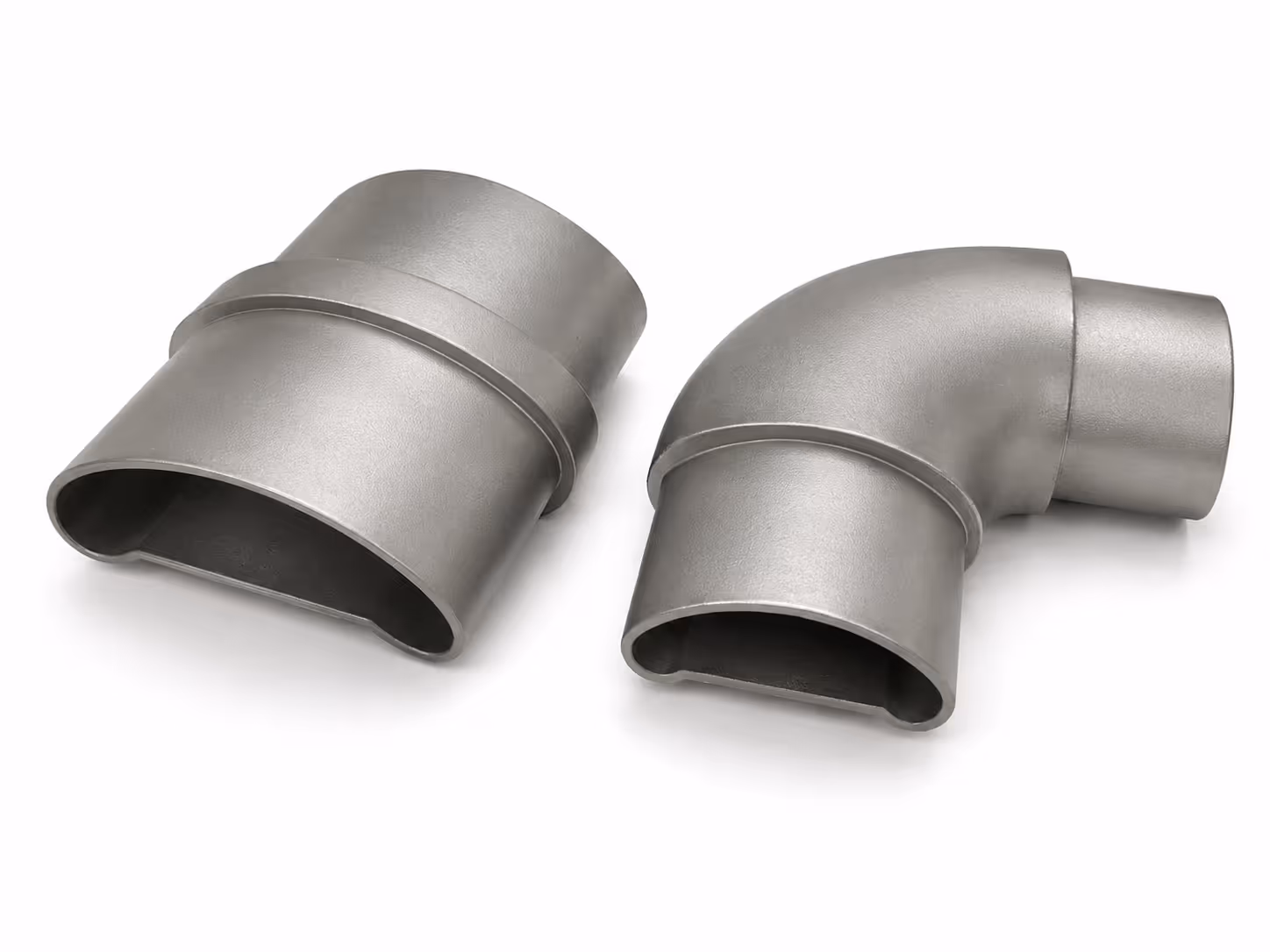

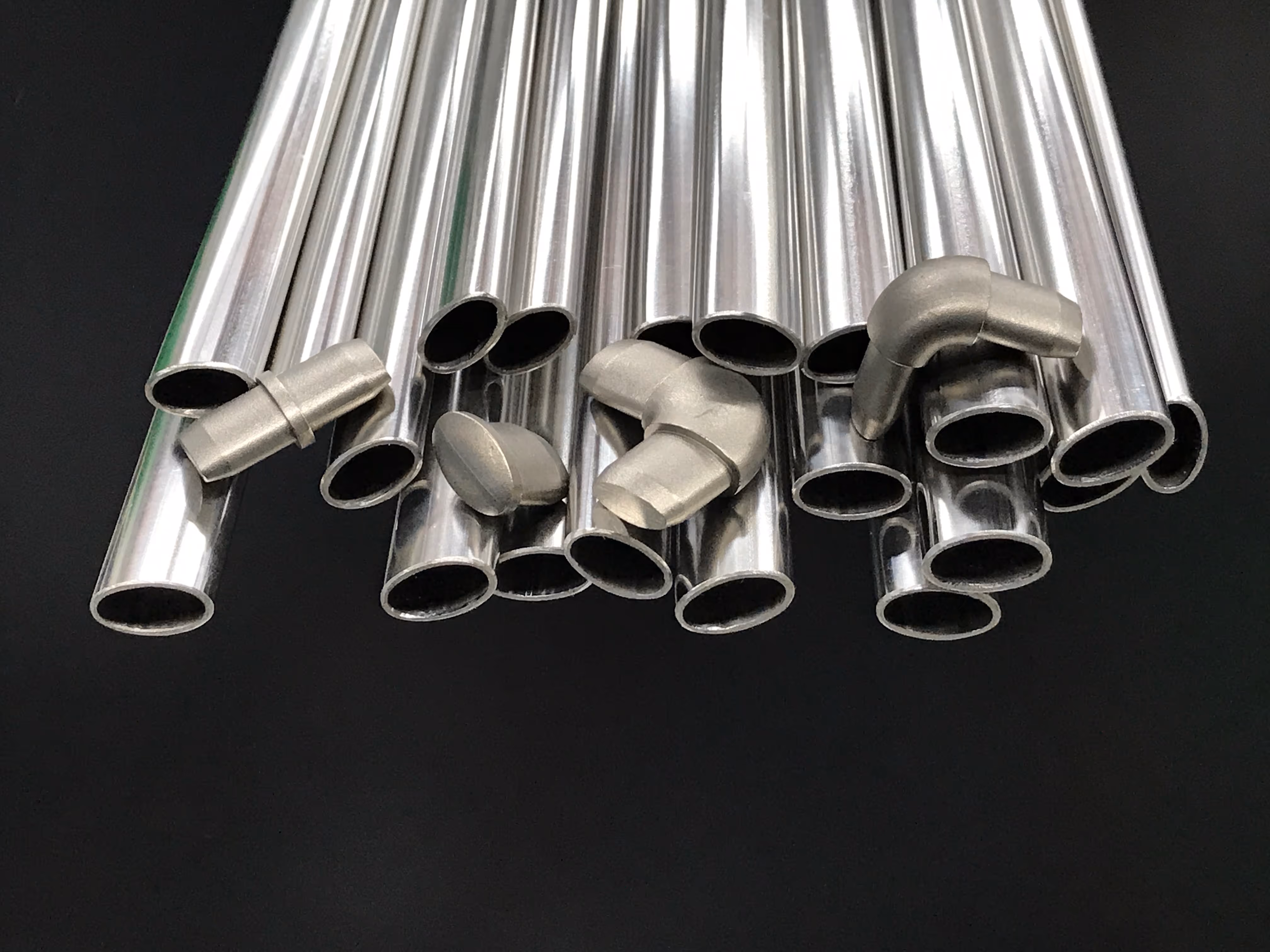

Wir biegen eine breite Palette an Profilen, darunter ovale, flachseitige ovale, D-förmige, abgerundete Vierkant- und Rundrohre. Unsere Werkzeuge für das Biegen mit festem Radius und das Ringwalzen decken unsere gängigsten Abmessungen ab, wir können jedoch auch maßgeschneiderte Werkzeuge für Profile entwickeln, die nicht in unserem Standardsortiment aufgeführt sind.

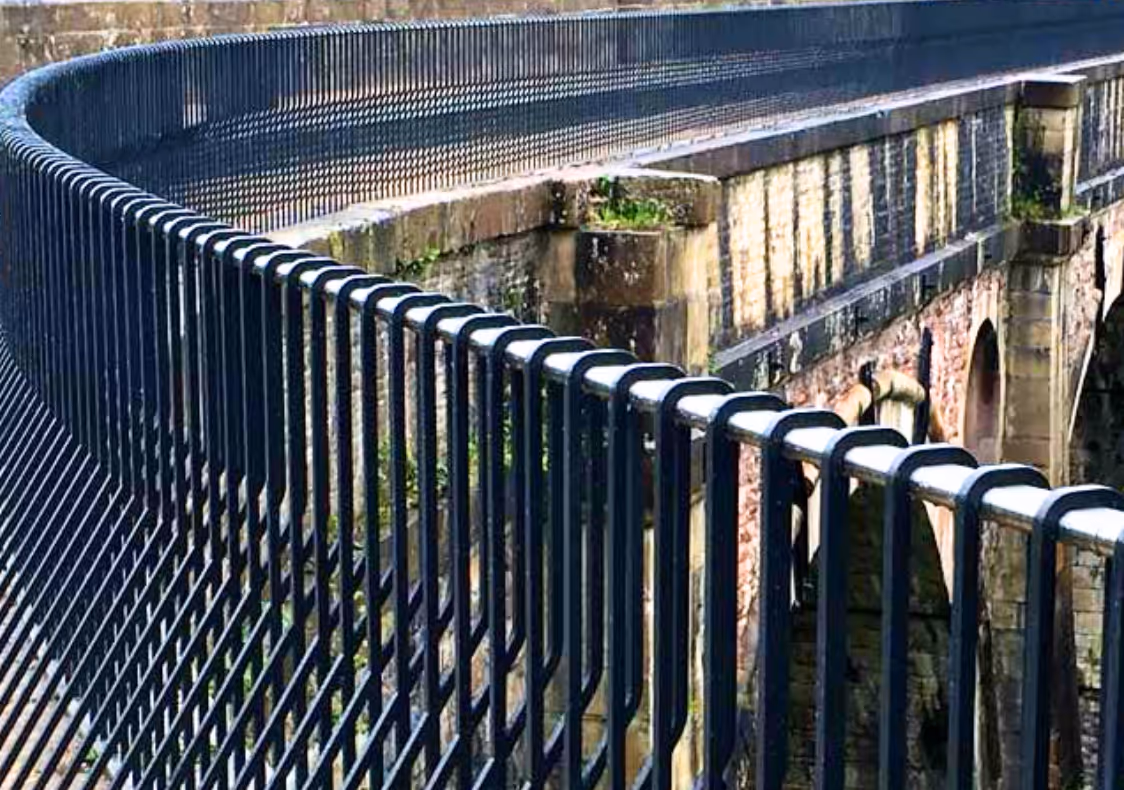

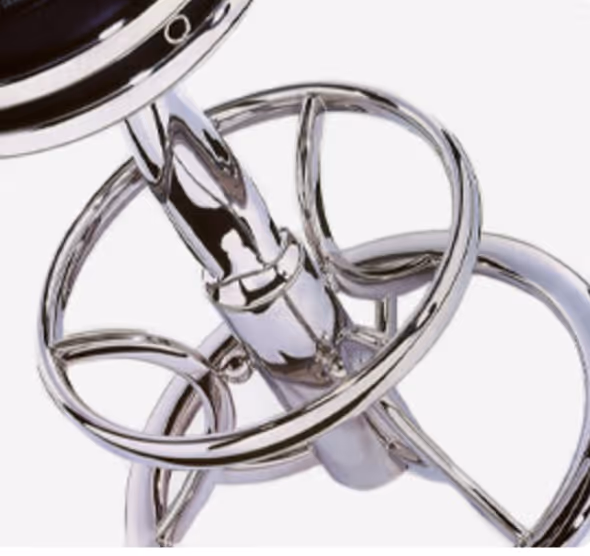

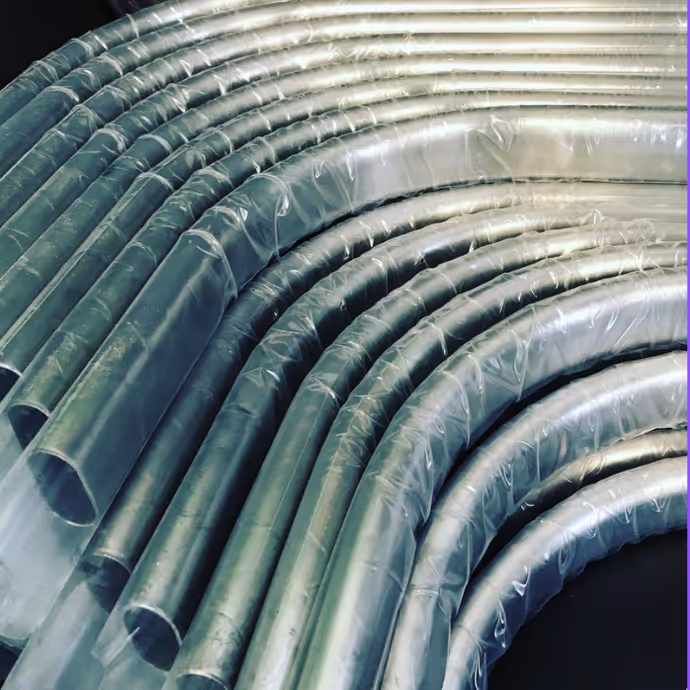

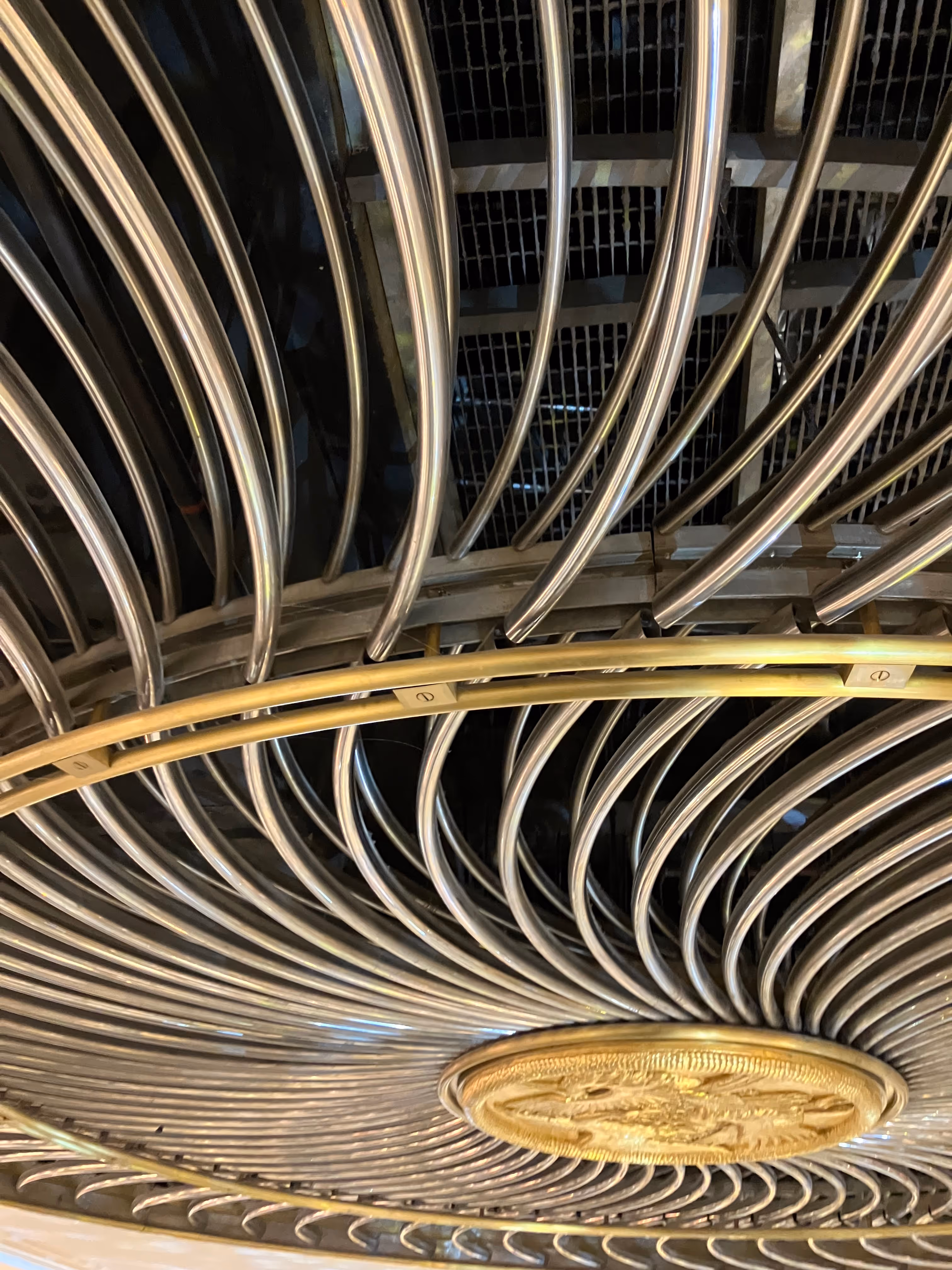

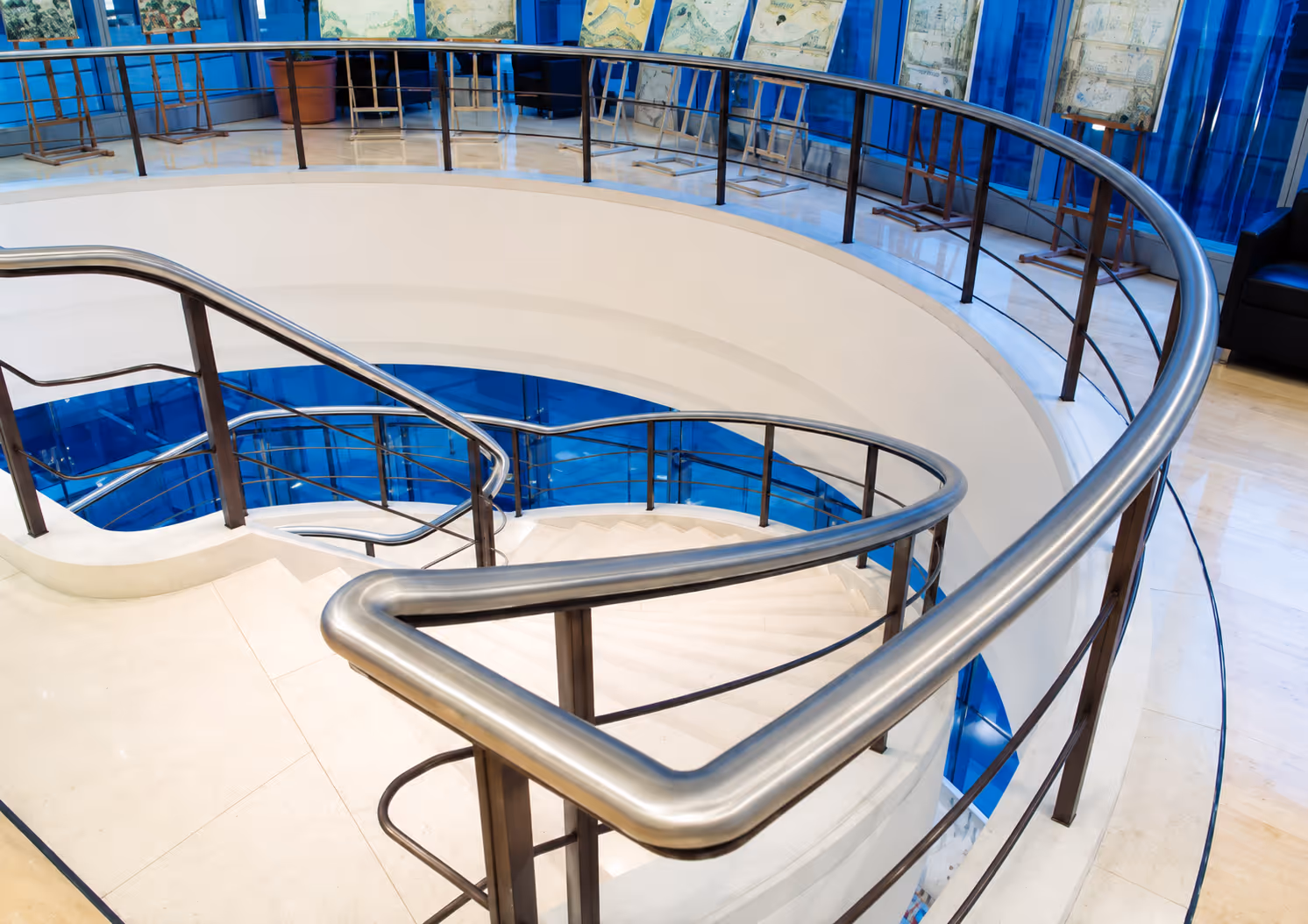

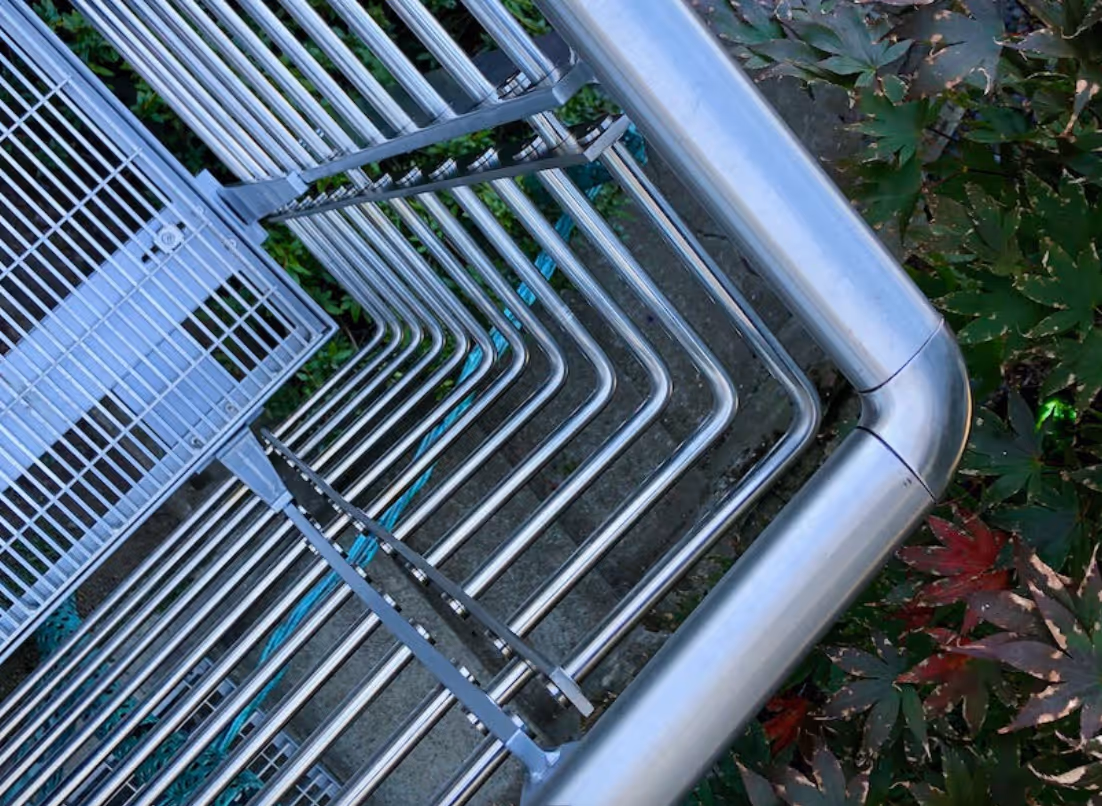

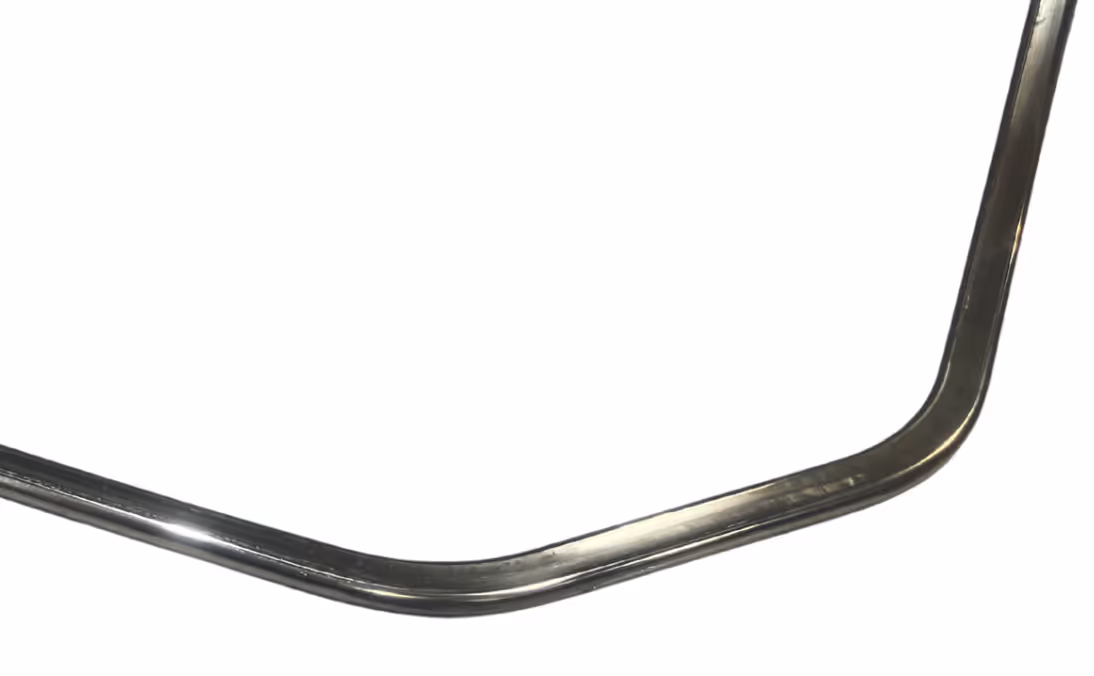

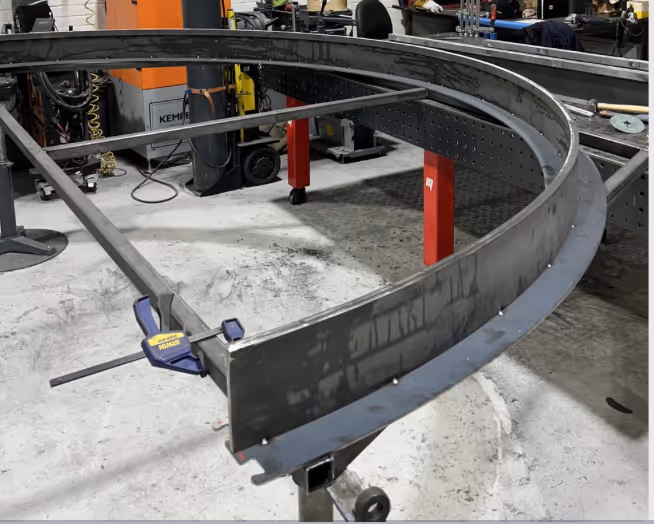

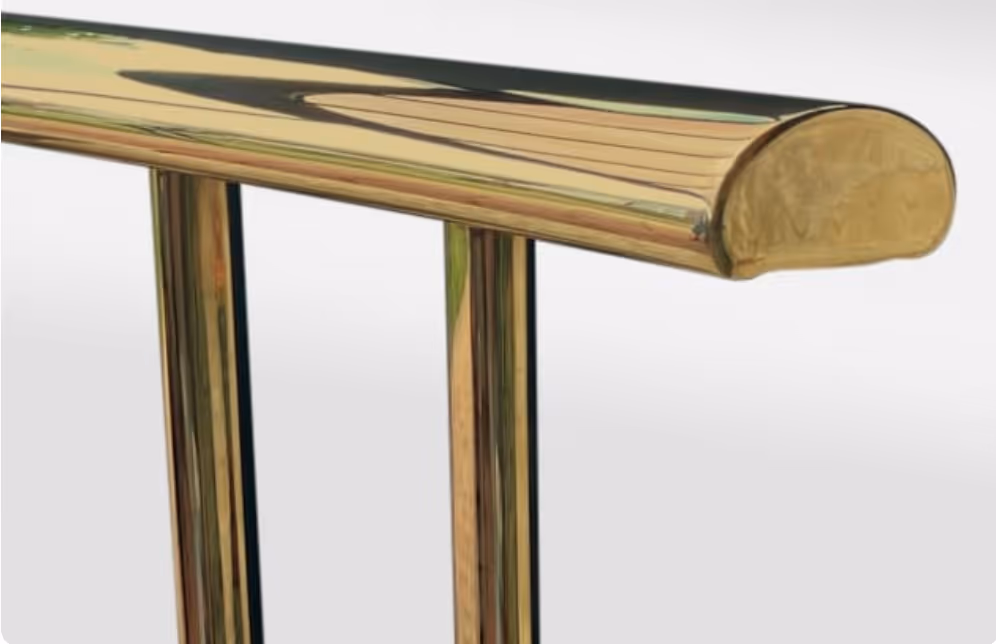

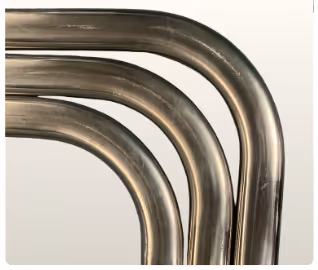

Beim Biegen mit festem Radius entstehen präzise Biegungen an definierten Stellen mit einem gleichbleibenden Radius – ideal für enge, präzise Winkel. Beim Ringwalzen entstehen sanfte, fließende Kurven mit größeren Radien und ohne Begrenzung der Rohrlänge, wodurch sich dieses Verfahren für durchgehende Handlaufprofile, Vollringe und geschwungene architektonische Kurven eignet.

Dies hängt vom Rohrprofil, der Wandstärke und dem Material ab. In der Regel können wir Werkzeuge für feste Radien nach Maß anfertigen, wenn der erforderliche Mittellinienradius (CLR) mindestens das 2,5-Fache des Rohrdurchmessers in der Biegeebene beträgt. Für engere Radien unterhalb dieses Grenzwerts ist das Dornbiegen möglicherweise besser geeignet.

Ja. Wir entwickeln und fertigen Werkzeuge und Vorrichtungen im eigenen Haus, sodass wir neue Werkzeuge entwickeln oder bestehende Maschineneinstellungen für Profile und Radien anpassen können, die nicht in unseren Standardtabellen aufgeführt sind. Eine frühzeitige Beratung in der Konstruktionsphase trägt dazu bei, Biegeradien, Werkzeuge und die Fertigungseffizienz zu optimieren. Die Biegeausrichtung kann sich auf die erreichbaren Radien, die Werkzeuganforderungen, die Toleranzen und die allgemeine Fertigungseffizienz auswirken, weshalb dies ebenfalls zu berücksichtigen ist.

Wir arbeiten hauptsächlich mit Edelstahl (Güten 316L und 304), biegen und formen aber je nach Anwendungsbereich auch Aluminium und andere Metalle. Wenden Sie sich an unser technisches Team, um Ihre Materialanforderungen zu besprechen.

Wir bitten um Zeichnungen, aus denen die gewünschten Biegungen hervorgehen, einschließlich der Maße und des Radius bzw. der Radien. Falls keine formellen Zeichnungen vorliegen, reichen in der Regel handgezeichnete Skizzen aus. Für Ringwalzarbeiten bitten wir unsere Kunden zudem, gedruckte Schablonen im Maßstab 1:1 zur Verfügung zu stellen.

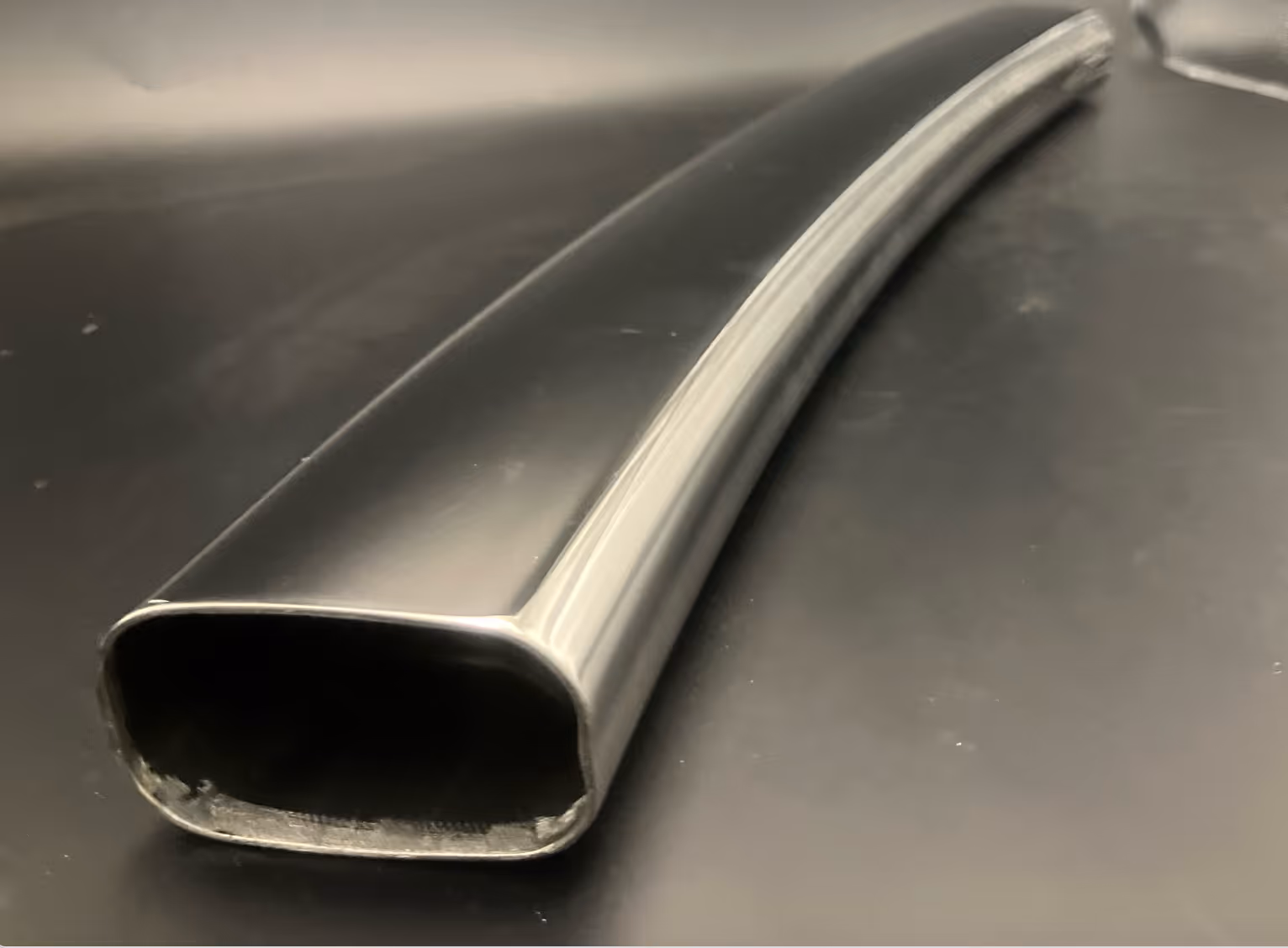

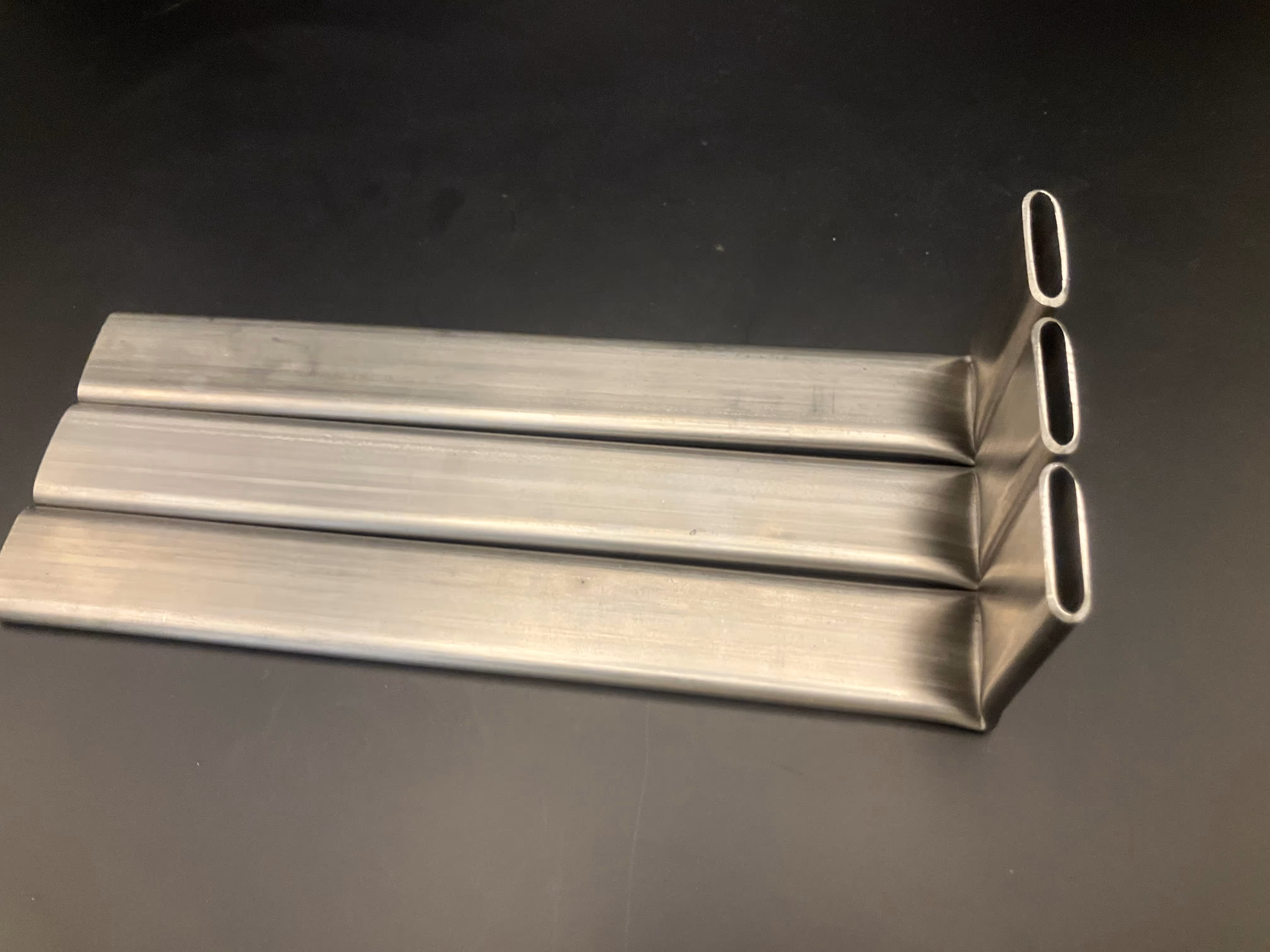

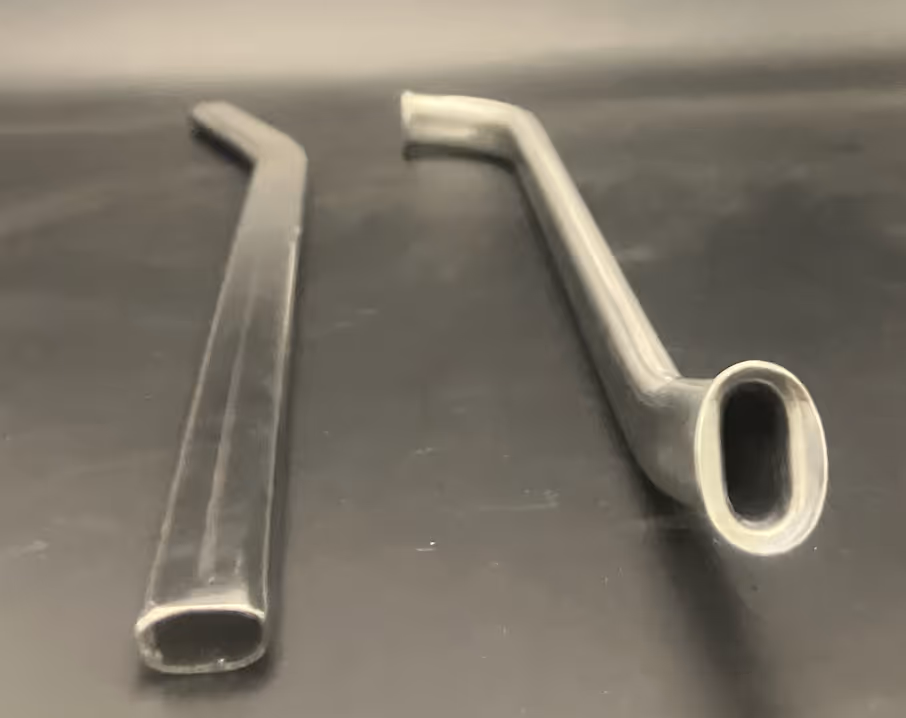

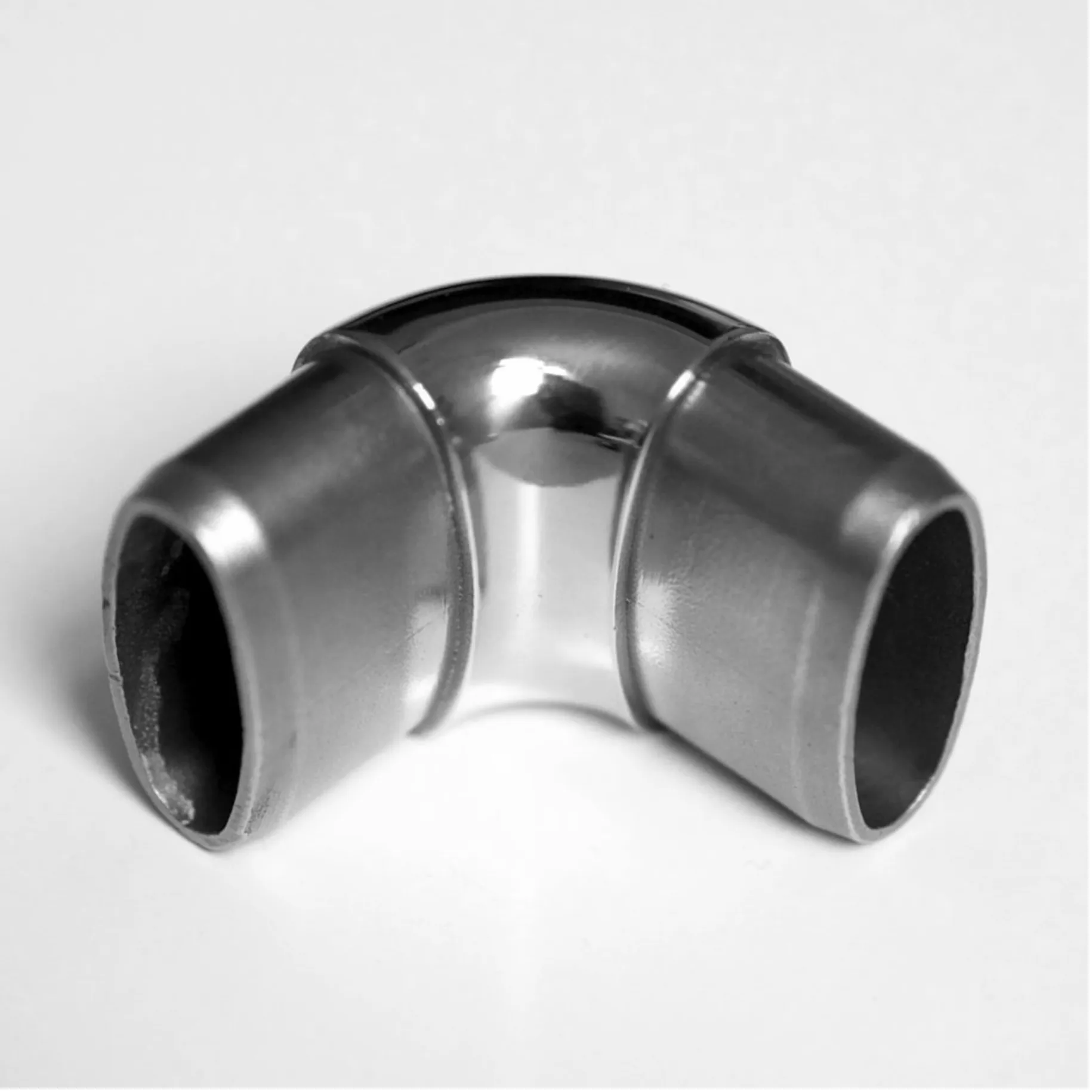

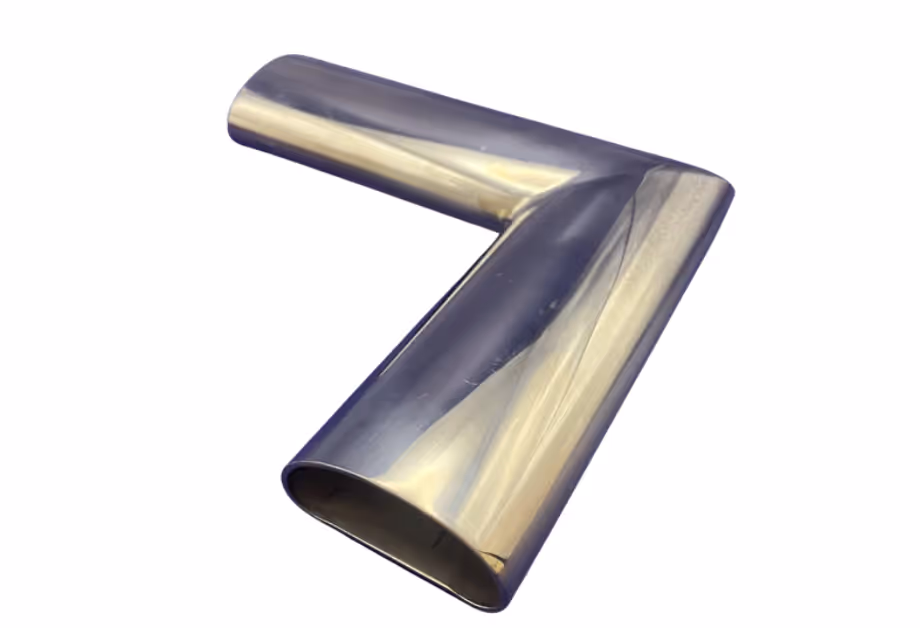

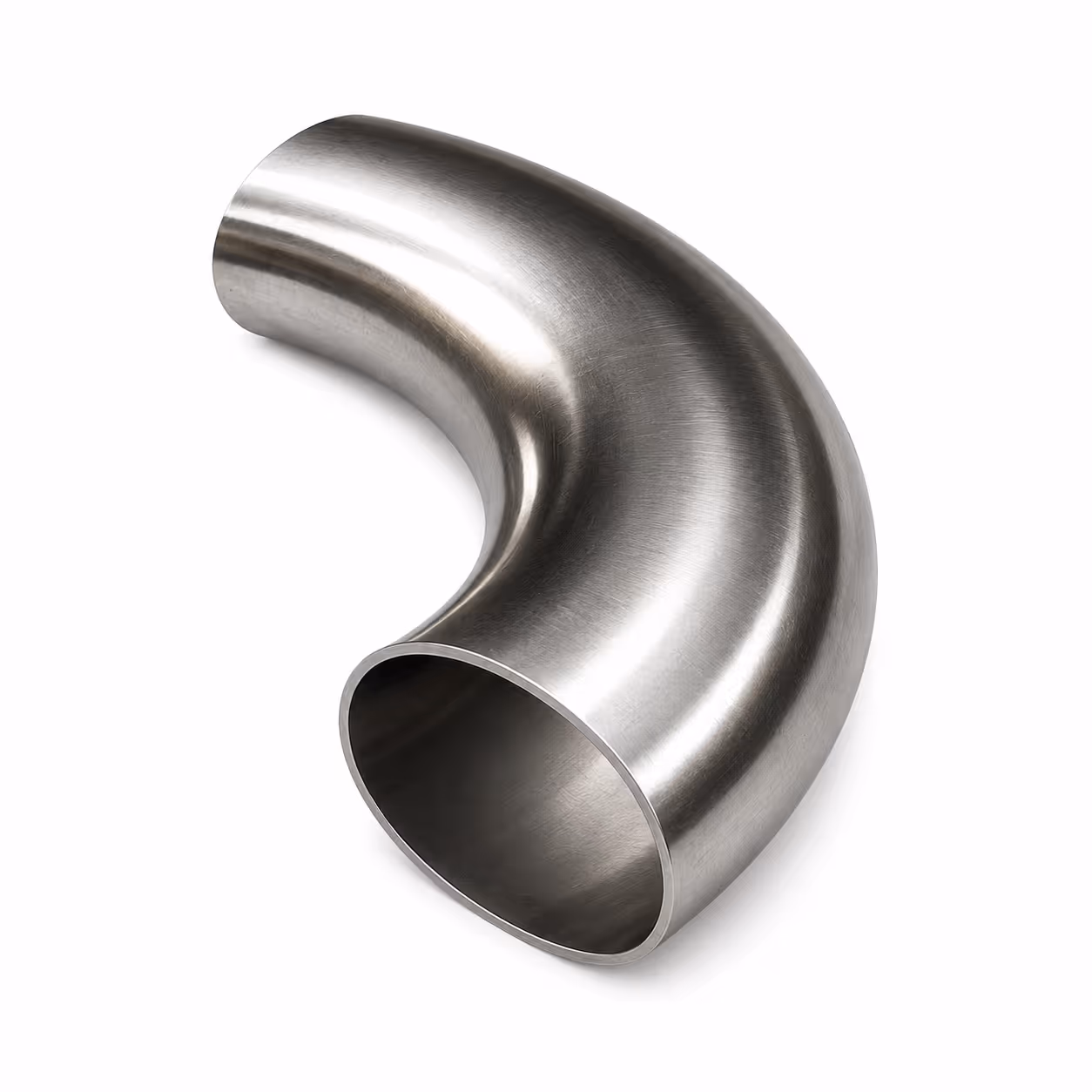

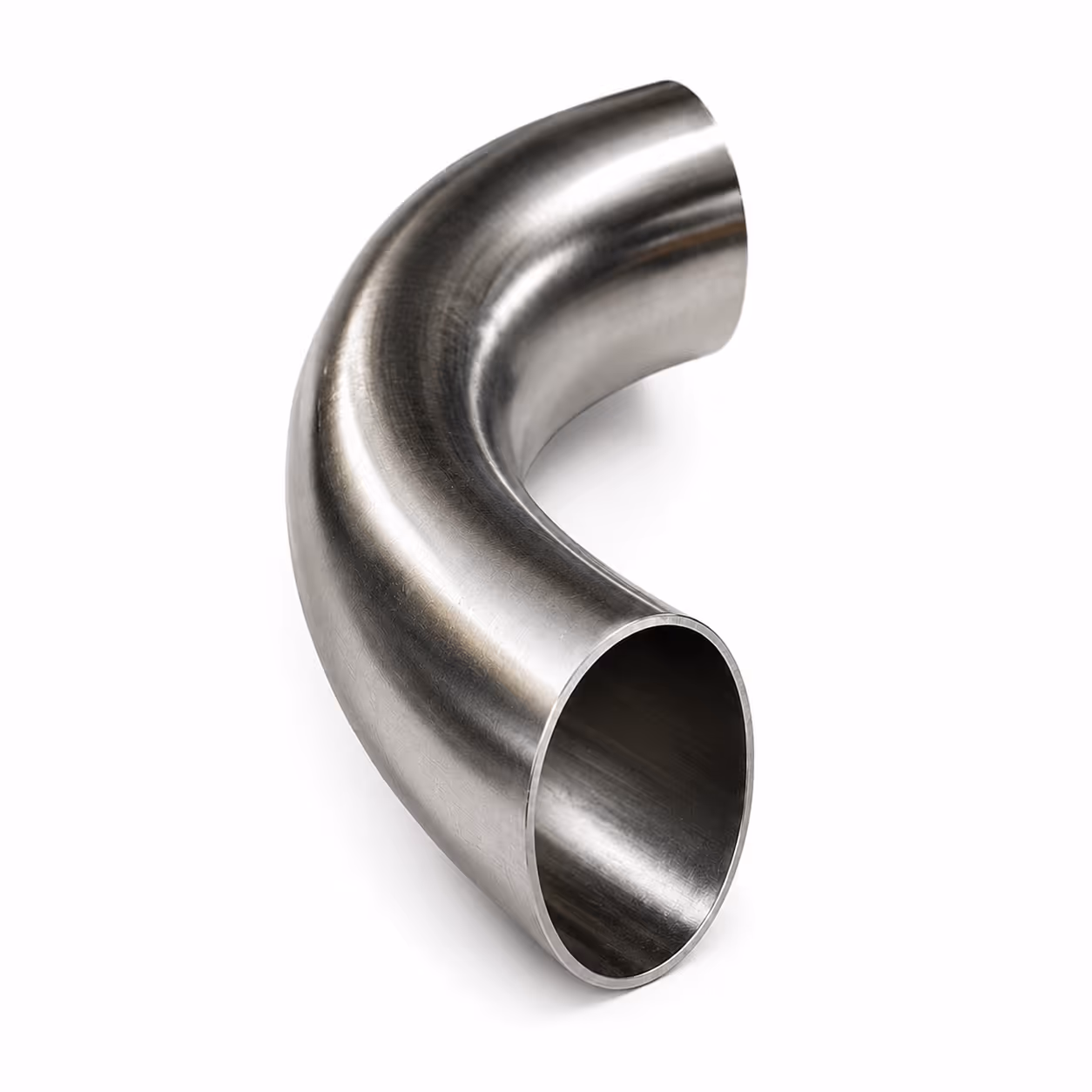

Ja. Flachseitige ovale Rohre können in der sogenannten A-Ebene und B-Ebene gebogen werden, wobei sich das Verhalten des Profils je nach Ausrichtung der Biegung erheblich ändert. Beim Biegen in der A-Ebene wird das Rohr über seine schmale Abmessung gebogen; dies wird oft als „einfache Biegung“ bezeichnet, da der Querschnitt in dieser Richtung weniger Widerstand leistet, was engere Radien und geringere Umformkräfte ermöglicht. Das Biegen in der B-Ebene krümmt das Rohr über seine breitere Seite und ist aufgrund der höheren Steifigkeit des Profils mechanisch anspruchsvoller. Dies erfordert in der Regel einen höheren Umformdruck und einen zusätzlichen Ausgleich für die Rückfederung nach dem Biegen. Trotzdem werden Biegungen in der B-Ebene oft in architektonischen und technischen Anwendungen bevorzugt, bei denen die breitere Seite des Profils aus ästhetischen, ergonomischen oder statischen Gründen sichtbar bleiben muss.

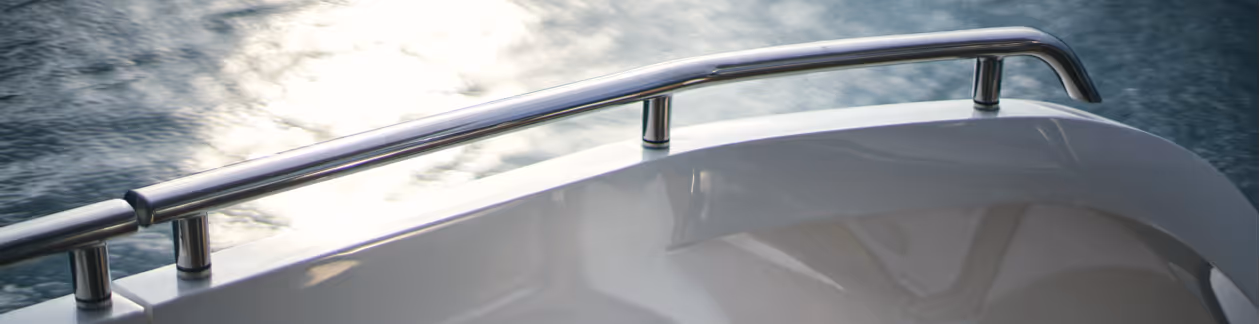

Timeless Tube hat Spezialwerkzeuge für beide Biegeausrichtungen entwickelt und baut seine Biegekapazitäten für flachseitige Ovalrohre kontinuierlich aus, da die Nachfrage nach diesem Profil in den Bereichen Architektur, Schifffahrt, Transport und Industrie stetig steigt. Bei ausgewählten Profilen können sowohl Ringwalzen als auch das Biegen mit festem Radius in beiden Ebenen durchgeführt werden, was die Fertigung von durchgehend geschwungenen Handläufen bis hin zu komplexen Schiffbaukonstruktionen und Transportkomponenten ermöglicht.
