Tubos de escape a medida y tubos de sección no circular para aplicaciones en el sector de la automoción y los deportes de motor
Clientes y proyectos que utilizan nuestro tubo perfilado
Resistencia y ahorro de espacio: soluciones de tubos de acero inoxidable y aluminio para automoción y deportes de motor
Timeless Tube es un fabricante británico especializado en tubos con perfiles a medida para aplicaciones en los sectores de la automoción, los deportes de motor y la ingeniería de alto rendimiento.
Conformamos en frío tubos redondos para darles forma ovalada, ovalada de lados planos, cuadrada con esquinas redondeadas y otros perfiles no circulares, lo que ofrece a los ingenieros y fabricantes del sector de la automoción alternativas a los tubos de escape y estructurales redondos convencionales, así como a los componentes de tubería.
Nuestro tubo perfilado resulta especialmente útil en aquellos casos en los que la distancia al suelo, el espacio de montaje, la resistencia o la geometría de los componentes hacen que el tubo redondo estándar no sea adecuado.
Entre sus aplicaciones se incluyen los sistemas de escape de alto rendimiento, la fabricación de escapes a medida, los colectores, los componentes del chasis, los soportes estructurales, los interiores de vehículos, los componentes para motocicletas y los conjuntos especializados para el sector de la automoción.
Desde un único tramo hasta series de producción en serie, colaboramos con fabricantes de automóviles, ingenieros de automovilismo, fabricantes de sistemas de escape y constructores de vehículos especializados para desarrollar tubos que se adapten a los requisitos del componente final.
Conformado de tubos a medida para piezas de automoción, tanto de prototipo como de producción
Los proyectos del sector de la automoción a menudo no se ajustan a los tamaños estándar de catálogo. Nuestro proceso flexible de conformado en frío nos permite desarrollar nuevos perfiles de tubo sin necesidad de un troquel específico para cada perfil. Esto hace que Timeless Tube sea especialmente adecuado para trabajos de prototipado y desarrollo de productos, así como para la fabricación en serie una vez que el diseño ha demostrado su eficacia.
Nuestros ingenieros pueden trabajar a partir de las dimensiones finales que nos indiques, del embalaje previsto o de los planos para determinar qué material se necesita y si las herramientas existentes pueden adaptarse a la forma que necesitas.
La producción puede oscilar entre una sola pieza de 5,7 m de longitud y miles de piezas, con un plazo de entrega rápido en función de la disponibilidad del tubo redondo que conformamos en frío.
Ponte en contacto con nosotros si necesitas una pieza concreta para una prueba de concepto o para solicitar presupuestos de producción en serie, o si deseas obtener más información sobre las tolerancias que podemos alcanzar.
Tubo ovalado de acero inoxidable de lados planos utilizado para un colector de motor a medida
Puntas de escape para Jaguar (tubo ovalado de lados planos, acero inoxidable 304, 167 x 66 x 3 mm)
Componentes de tubos complejos conformados en frío fabricados con materiales de alta calidad
Formamos la mayoría de los tubos de automoción con acero inoxidable 304L y 316L, porque soporta temperaturas extremas y es muy duradero, lo que lo convierte en un material seguro y fiable para los sistemas de escape.
También fabricamos componentes para la industria automovilística a partir de aleaciones de aluminio, titanio y cobre. Estos metales son, además, resistentes a la corrosión, muy duraderos y requieren poco mantenimiento. Ofrecen, asimismo, una excelente relación resistencia-peso, lo que puede contribuir a reducir el peso del vehículo y a mejorar la eficiencia en el consumo de combustible.
Tubos de escape no circulares para espacios reducidos
Tubos de escape ovalados de lados planos
Para aplicaciones que requieren una sección plana, los tubos ovalados de caras planas (FSO) combinan dos caras planas con lados redondeados.
Este perfil resulta especialmente útil para los sistemas de escape de alto rendimiento en los que la distancia al suelo o el espacio libre entre componentes es fundamental. Un tubo de escape redondo convencional ocupa todo el espacio vertical correspondiente a su diámetro exterior; al utilizar un perfil ovalado de lados planos, más ancho y menos profundo, los fabricantes de sistemas de escape pueden colocar una sección útil del tubo en zonas en las que resultaría difícil alojar un tubo redondo de mayor tamaño.
Esto puede resultar especialmente útil para vehículos rebajadosy de altas prestaciones, aplicaciones de competición y el trazado del sistema de escape alrededor de componentes del chasis, la suspensión o la transmisión. Timeless Tube fabrica una amplia gama de tubos de escape ovalados de lados planos en distintos tamaños, incluidos perfiles de gran tamaño para aplicaciones en las que el espacio bajo la carrocería es limitado.
- Altura reducida de la sección: contribuye a mejorar la distancia al suelo y permite alojar los tubos de escape en espacios reducidos de los bajos del vehículo
- Herramientas de conformado ajustables para tolerancias estrictas en piezas críticas
- Superficies de montaje planas: se fija de forma segura y sencilla a otros soportes, placas o componentes
- Alta resistencia de la sección: en ensayos independientes de flexión se comprobó que nuestra sección FSO de acero inoxidable de 30 × 15 mm era un 54 % más resistente que su equivalente en tubo redondo bajo las condiciones de carga en el eje menor sometidas a ensayo.
- Posibilidades de desarrollo a medida: útil para prototipos, vehículos especializados y aplicaciones de producción en series reducidas
En comparación con un tubo circular, un perfil ovalado plano permite que un conducto de escape atraviese zonas de paso reducido situadas debajo del vehículo o alrededor de otros componentes.
| Tubo redondo OD | Dimensiones del tubo ovalado plano | Grosor de la pared |
|---|---|---|
| 1 ¼″ | 37 × 22 mm | 1,5 mm, 2 mm |
| 39 × 19 mm | 1,5 mm, 2 mm | |
| 41 × 15,5 mm | 1,5 mm, 2 mm | |
| 1 ½″ | 48 × 21 mm | 1,2 mm, 1,5 mm, 2 mm |
| 43 × 28 mm | 1,5 mm, 2 mm | |
| 45 × 25 mm | 1,5 mm, 2 mm, 3 mm | |
| 2″ | 62 × 31 mm | 1,5 mm, 2 mm, 3 mm |
| 2.5″ | 78 × 39 mm | 1,5 mm, 2 mm, 3 mm |
| 86,5 × 27 mm | 1,5 mm, 2 mm, 3 mm | |
| 3″ | 91 × 51 mm | 2 mm, 3 mm |
| 99 × 38 mm | 2 mm, 3 mm | |
| 3.14″(80 mm) | 95 × 55 mm | 1,5 mm, 2 mm |
| 3.5″ | Solicite información sobre los tamaños que pueden formarse a partir de este tubo. | |
| 4″ | 128 × 55 mm | 2 mm, 3 mm |
| 4.25″ | 133 × 63 mm | 2 mm, 3 mm |
| 4.5″ | 138 × 73 mm | 2 mm, 3 mm |
| 5″ | 167 × 66 mm | 2 mm, 3 mm |
| 6.14″ | 195 × 85 mm | 3 mm |
Tubos de escape ovalados
Nuestros tubos de escape ovalados ofrecen una forma sencilla de reducir la altura vertical de un tramo del escape sin tener que recurrir directamente a un componente fabricado a medida. Cuando solo una parte del escape requiere un espacio libre adicional, los perfiles seleccionados también pueden volver a pasar a un tubo redondo en para su conexión con tubos y componentes de escape redondos convencionales.
- Un perfil elíptico ideal para componentes expuestos al flujo de aire como escapes, jaulas antivuelco y piezas del chasis.
- Más de 300 tamaños disponibles: fabricados con tubos redondos de entre 1/4 de pulgada y 8 pulgadas de diámetro
- Su forma aerodinámica reduce la resistencia al aire en comparación con los tubos redondos o cuadrados
- Conectores y herramientas de doblado disponibles
- Opción de tubo oval retorcido disponible para adornos decorativos y aplicaciones de transferencia térmica
- Las herramientas de conformado se pueden ajustar, lo que permite obtener tolerancias estrechas en piezas críticas

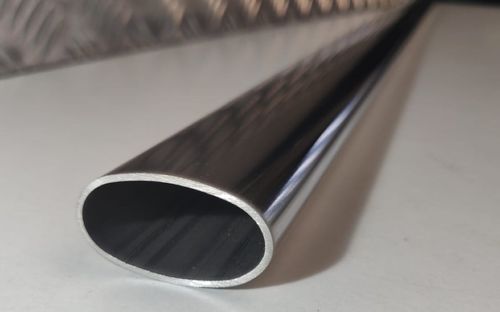

Tubo de escape de acero inoxidable con acabado pulido espejo, fabricado mediante conformado en frío a partir de un tubo circular de los grados 304 o 316L
| Tubo redondo OD | Dimensiones del tubo oval | Grosor de la pared |
|---|---|---|
| 1 ¼″ | 39,5 × 21 mm | 1,5 mm |
| 35 × 27 mm | 1,5 mm | |
| 1 ½″ | 47 × 25 mm | 1,5 mm, 2 mm, 3 mm |
| 43 × 30 mm | 1,5 mm, 2 mm, 3 mm | |
| 2″ | 61 × 37 mm | 1,5 mm, 2 mm, 3 mm |
| 65 × 33 mm | 1,5 mm, 2 mm, 3 mm | |
| 2.5″ | 76 × 50 mm | 1,5 mm, 2 mm, 3 mm |
| 3″ | 92 × 56 mm | 2 mm, 3 mm |
| 98 × 50 mm | 2 mm, 3 mm | |
| 4″ | 121 × 76 mm | 2 mm, 3 mm |
| 128 × 70 mm | 2 mm, 3 mm | |
| 143 × 45 mm | 2 mm, 3 mm | |
| 139 × 53 mm | 2 mm, 3 mm | |
| 5.07″/ 5.32″ | 151 × 101 mm | 2 mm, 3 mm |
| 167 × 87 mm | 2 mm, 3 mm | |
| 6″ | 200 × 100 mm | 2 mm, 3 mm |
Tubo cuadrado con bordes redondeados para estructuras de automoción
El tubo cuadrado con esquinas redondeadas combina caras relativamente planas con esquinas redondeadas y permite aprovechar de forma eficaz el espacio disponible en el embalaje.
Entre las posibles aplicaciones en el sector de la automoción se incluyen soportes estructurales, componentes del chasis, bastidores y conjuntos para vehículos especializados.
- Las esquinas mezcladas y los lados sutilmente convexos proporcionan una mayor resistencia estructural que el tubo circular en determinadas condiciones de carga
- Una alternativa contorneada a la sección en caja angular, con esquinas redondeadas que son menos propensas al agrietamiento o la fatiga que los tubos cuadrados de bordes afilados.
- Aprovecha mejor el espacio que el tubo redondo
- Tubo cuadrado retorcido y tubo rectangular con radios disponibles
- Las caras planas también pueden servir como superficies útiles para el montaje y la fabricación.
| Tubo redondo OD | Dimensiones del tubo cuadrado con radio | Grosor de la pared |
|---|---|---|
| 1″ | 23 × 23 mm | 1,5 mm |
| 1.25″ | 28 × 28 mm | 1,5 mm, 2 mm |
| 1.5″ | 34,5 × 34,5 mm | 1,5 mm, 2 mm |
| 2″ | 45,5 × 45,5 mm | 1,5 mm, 2 mm |
| 3″ | 66 × 66 mm | 1,5 mm, 2 mm, 3 mm |
| 4″ | 88 × 88 mm | 1,5 mm, 2 mm, 3 mm |
Silenciador de escape para motocicleta (tubo redondo perforado con extremos conformados, acero inoxidable 409)
Kit de refrigeración de frenos para Renault Mégane 3RS Sports (tubo ovalado de lados planos, aluminio 6082 T6, 87 x 38 x 1,6 mm)
Deflector de escape soldado en forma de estrella (tubo redondo cortado con láser y con extremos conformados, acero inoxidable 409)
Manillares de moto (tubo cuadrado retorcido, acero inoxidable 316L, 28 x 28 x 1,5 mm)
Conformado de extremos de tubos: reducción, expansión, estampado y prensado
Además de la conformado del perfil principal del tubo, ofrecemos servicios especializados de conformado de extremos de tubos y manipulación de tubos para componentes de automoción. Estos componentes están diseñados para encajar con las piezas adyacentes sin necesidad de uniones fabricadas adicionales innecesarias.
Reducción y expansión de tubos
Gracias a una maquinaria de manipulación de tubos muy flexible, nuestros ingenieros pueden ajustar el diámetro de los tubos redondos hasta en un 20 % con respecto a su tamaño original.
- El ajuste preciso del diámetro (dentro del rango especificado de cada herramienta) permite realizar pequeños ajustes hasta conseguir un ajuste óptimo.
- Rentable tanto para piezas personalizadas como para grandes volúmenes de producción
- Los tubos curvados pueden conformarse cerca o directamente en una curva, sin necesidad de utillaje adicional.
- También se ofrecen servicios de conificado, abocardado y estampado, tanto para perfiles de tubo circulares como no circulares.
Extremos de tubo prensados
Podemos prensar los extremos y luego taladrarlos para colocar tornillos, lo que reduce la necesidad de utilizar soportes adicionales.
Reducción de tubo redondo
Expansión de tubo redondo
Transiciones de escape de tubo ovalado a redondo
Las herramientas de conformado de extremos de tubo permiten a nuestros fabricantes transformar perfiles perfilados, como tubos ovalados y cuadrados, en tubos redondos en los extremos.
Esto permite que la sección central del tubo de escape tenga un perfil más plano en los puntos donde el espacio libre es limitado, mientras que los extremos siguen siendo compatibles con los tubos de escape redondos convencionales, las abrazaderas o los componentes adyacentes.
El resultado puede ser un componente más integrado con menos piezas de transición independientes.
Tubos para chasis, bastidores y estructuras de vehículos
Los tubos de sección no circular no se limitan a los sistemas de escape.
Los perfiles ovalados, ovalados de lados planos y cuadrados con esquinas redondeadas también pueden utilizarse para bastidores de vehículos, soportes de chasis, portaequipajes y conjuntos estructurales en los que la geometría del tubo ofrece ventajas en cuanto a espacio, resistencia o estética.
Nuestro tubo ovalado plano se utiliza habitualmente en aplicaciones en entornos de transporte exigentes, como el ferroviario y el aeroespacial: sectores en los que la seguridad es fundamental y que exigen componentes tubulares de la máxima calidad.
L
Portaequipajes de acero inoxidable fabricados con nuestro tubo ovalado plano, utilizados a bordo de trenes de cercanías en Europa y de trenes de pasajeros de alta velocidad en Japón
Aplicaciones de los tubos en el sector de la automoción y los deportes de motor
Nuestras capacidades de conformado de tubos pueden aplicarse a componentes como:
- Sistemas de escape de alto rendimiento y a medida
- Transiciones y prolongaciones del conducto de escape
- Brazos de suspensión
- Colectores de entrada
- Tubos de ajuste del asiento
- Armaduras del reposacabezas
- Componentes del armazón del asiento
- Brazos de soporte para botas de coche
- Tubos transversales
- Tubos de soporte para el chasis
- Portaequipajes
- Palancas de cambio
- Radiadores
- Bordes de parachoques
- Estructuras internas
- Barras de techo
- Rieles, faldones y embellecedores de cantos
- Tubos de la transmisión
- Tubos del panel de instrumentos
- Brazos oscilantes para motos
