Ovales Rohr mit flacher Seite

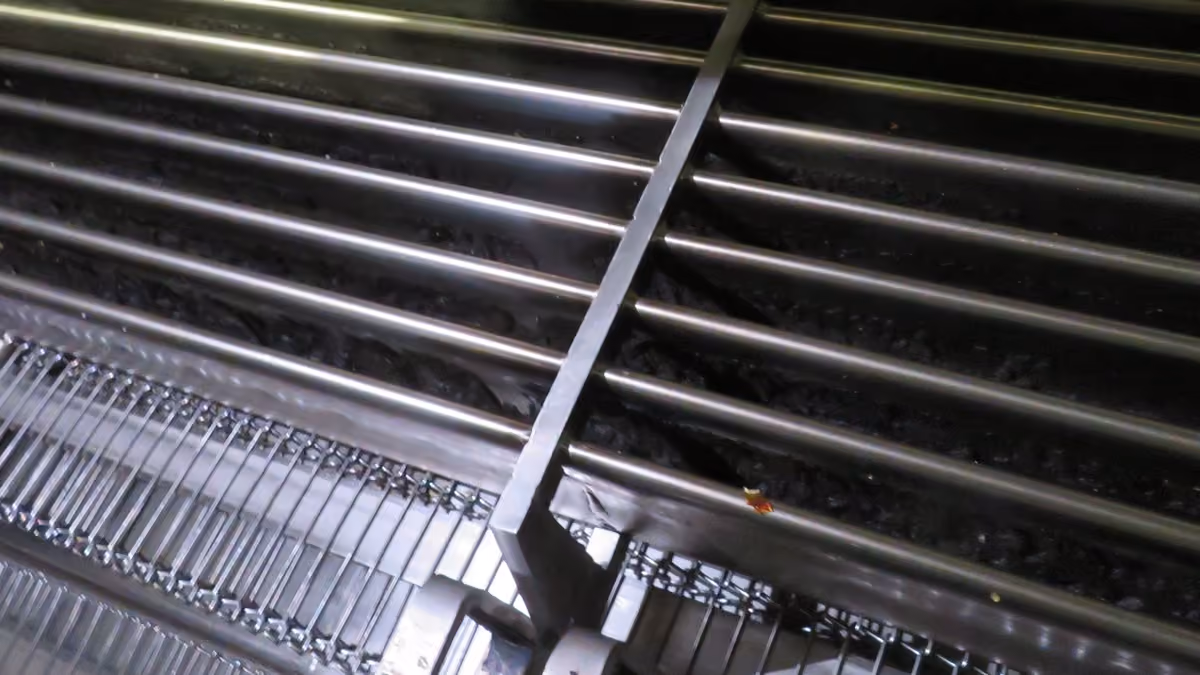

Ein flachseitiges Ovalrohr (FSO) ist ein Hohlprofil mit zwei gebogenen Enden, die durch zwei parallele flache Seiten miteinander verbunden sind. Das Profil vereint die Materialeffizienz eines Rohrprofils mit dem Befestigungskomfort, der typischerweise mit Kastenprofilen verbunden ist – wodurch es sich leichter in Fertigungsbaugruppen integrieren lässt als ein Standard-Rundrohr.

Im Wesentlichen ja, es weist bei Belastung entlang der Nebenachse eine deutlich höhere Biegefestigkeit auf. In unseren eigenen Vergleichstests hat das flachseitige Ovalrohr eine um bis zu 54 % höhere Festigkeit als ein gleichwertiges Rundrohr gezeigt. Der Vorteil ergibt sich aus der Verteilung des Materials im Querschnitt im Verhältnis zur Biegeachse. Kontaktieren Sie uns, wenn Sie Einzelheiten zur Testmethodik benötigen, um eine Materialspezifikation oder einen Konstruktionsentwurf zu untermauern.

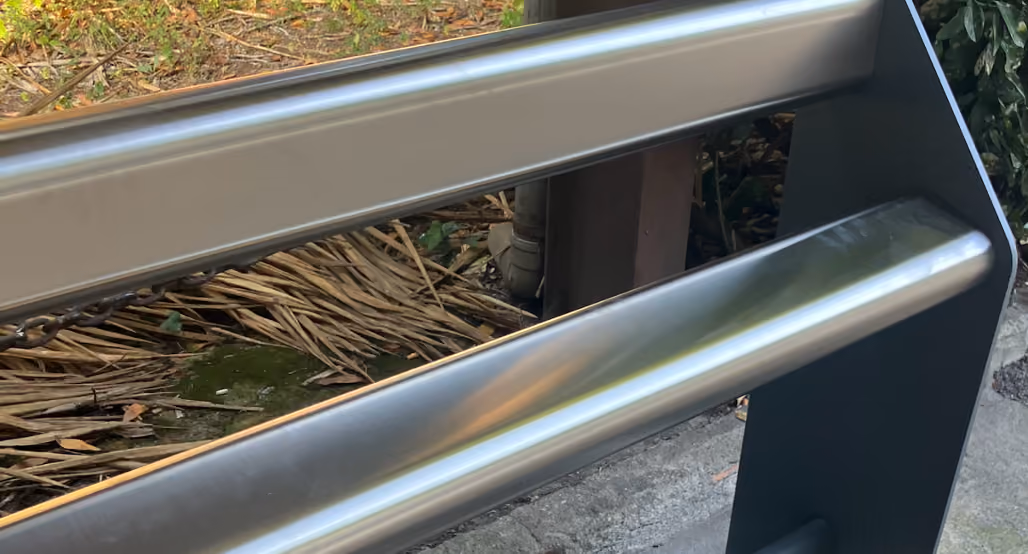

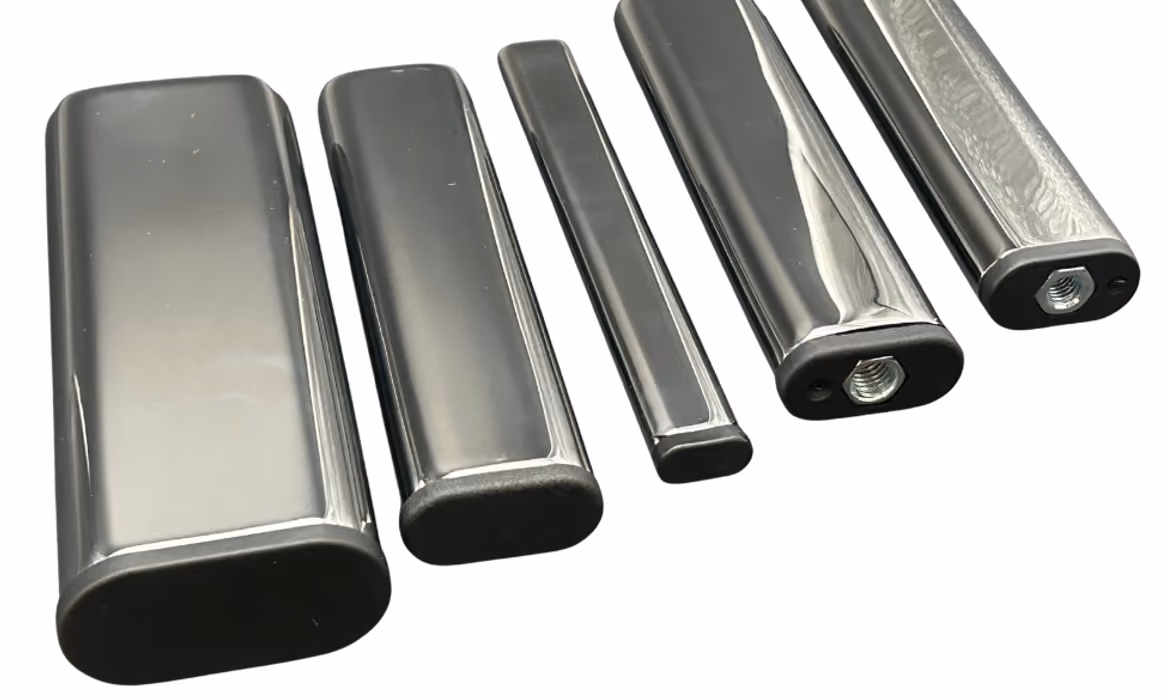

FSO-Rohre bieten eine bessere Ergonomie und einen höheren Griffkomfort, ein optisch weniger massives Profil sowie einen abgerundeten Innenhohlquerschnitt, der die Kabelführung und den Einbau von Einsätzen effektiver ermöglicht als Vierkantprofile. Durch ihre abgerundeten Ecken wirken sie freundlicher als scharfkantige Vierkantprofile. Timeless Tube ist in der Lage, FSO-Rohre in einer breiten Palette von Größen und Oberflächenausführungen herzustellen, sodass Sie ein Rohr auswählen können, das für den jeweiligen Zweck geeignet ist (im Gegensatz dazu ist das Kastenprofil auf eine kleinere Auswahl an Größen und Materialien beschränkt). Das Kastenprofil behält seine Vorteile bei Anwendungen, die eine maximale flache Auflagefläche oder reine Druckbelastung erfordern.

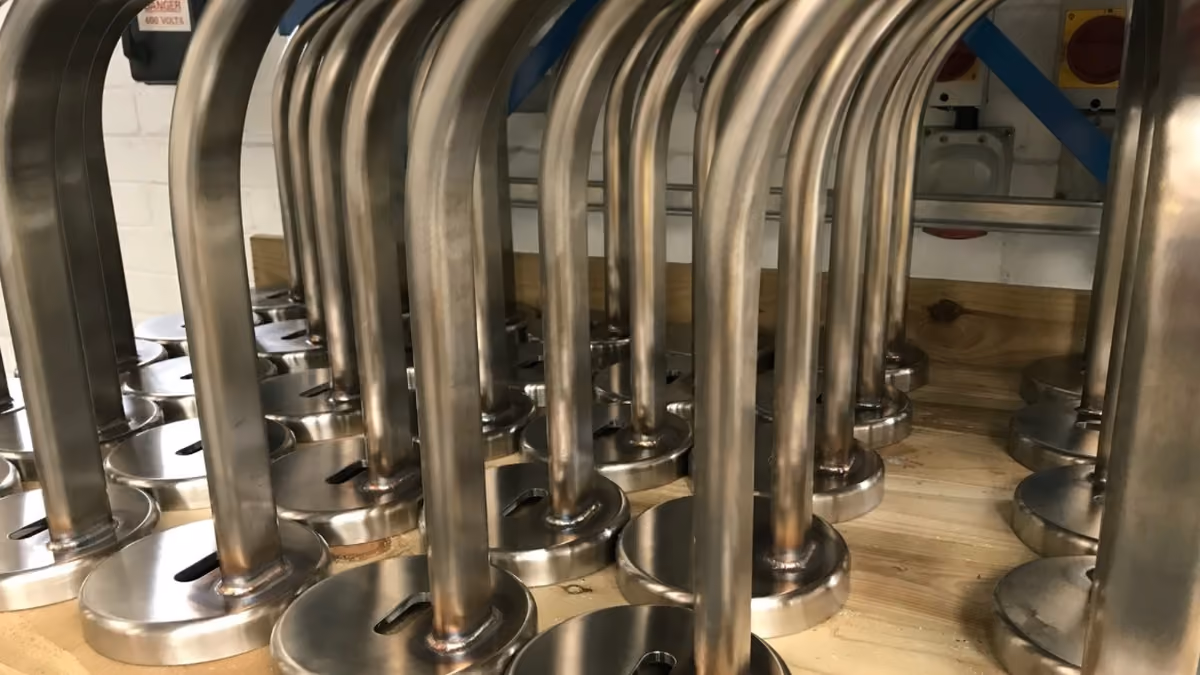

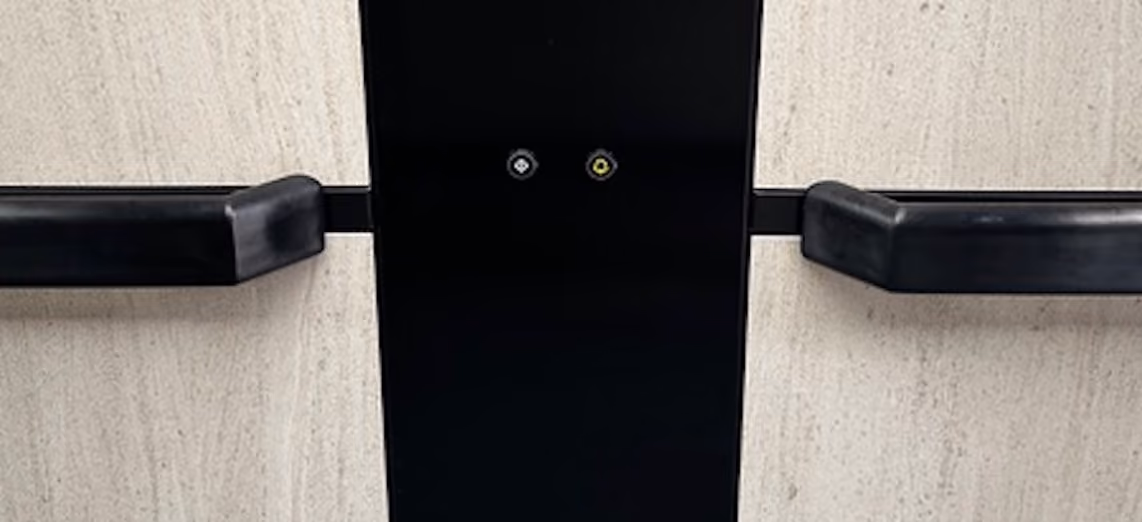

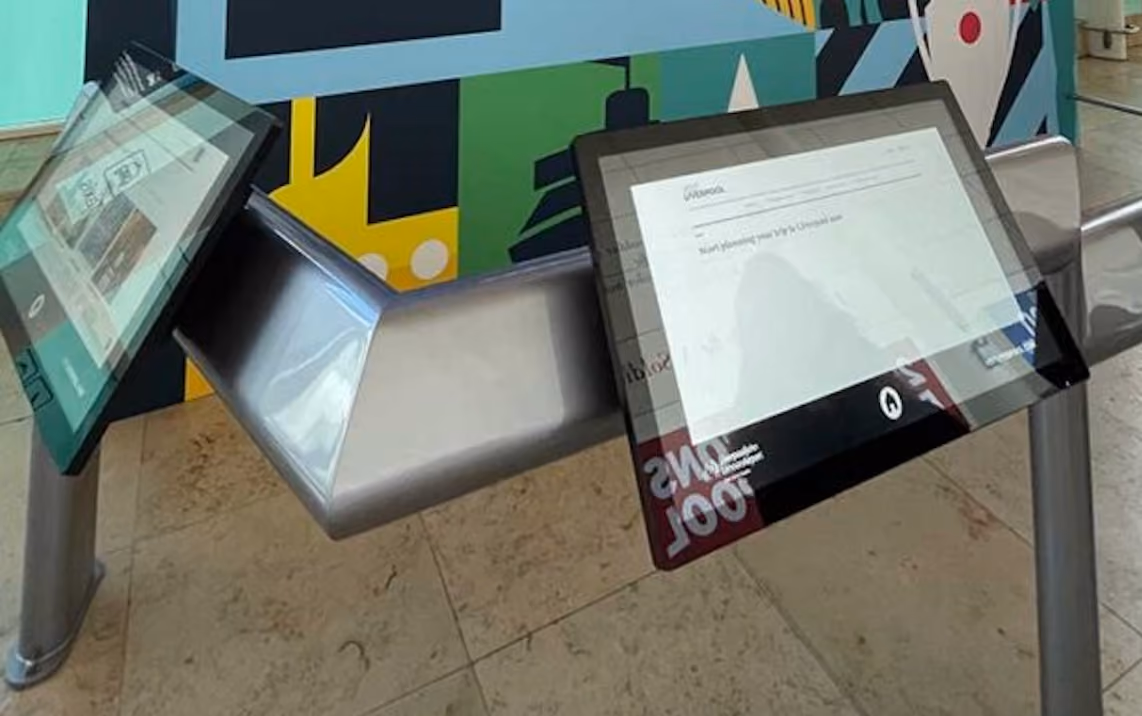

Ja – das Biegen ist in ausgewählten Größen möglich, und unsere Kapazitäten erweitern sich kontinuierlich, da wir neue Werkzeuge für das Biegen mit festem Radius und für durchgehende Kurven auf unserer Dreifachwalzenbiegemaschine entwickeln. Außerdem haben wir erfolgreich flachseitige Ovale in beiden Ebenen gewickelt und FSO-Profile mit einer Presse in spitzen Winkeln gefaltet. Teilen Sie uns Ihre Profilabmessungen, Wandstärke und den erforderlichen Biegeradius mit, damit wir die Machbarkeit prüfen können. Wenn Sie nur eine geringe Menge an Biegeteilen benötigen, ist es möglicherweise sinnvoller, die Rohre auf Gehrung zu verbinden oder 3D-gedruckte Edelstahlverbinder zu verwenden.

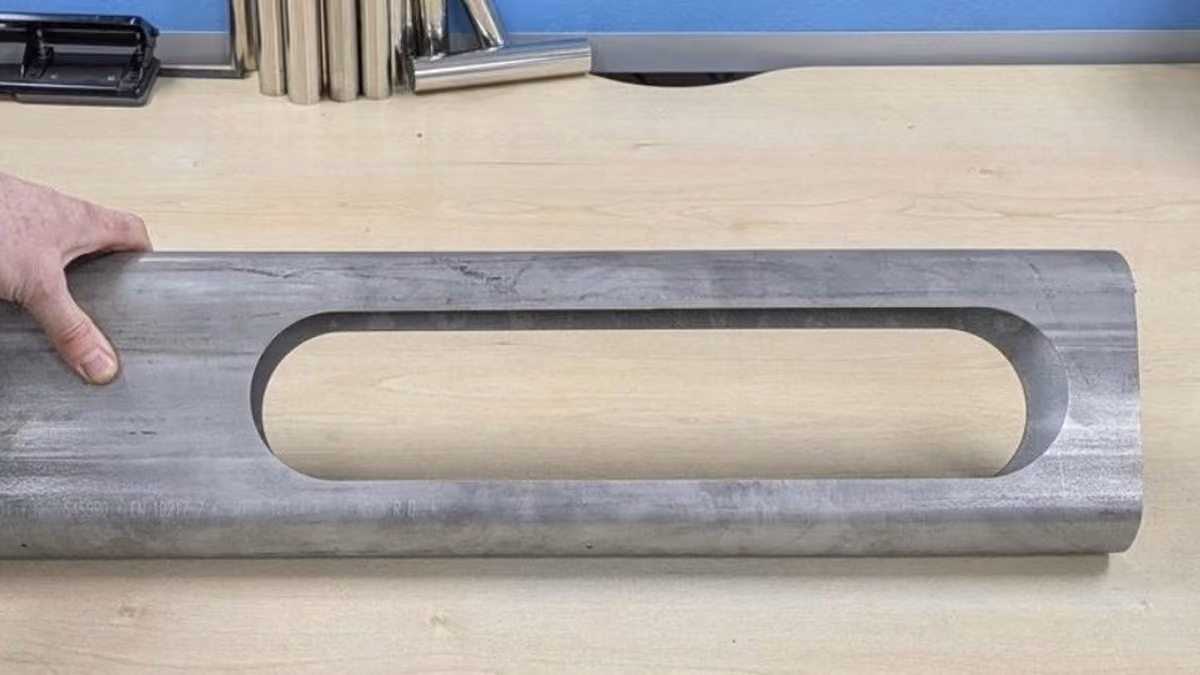

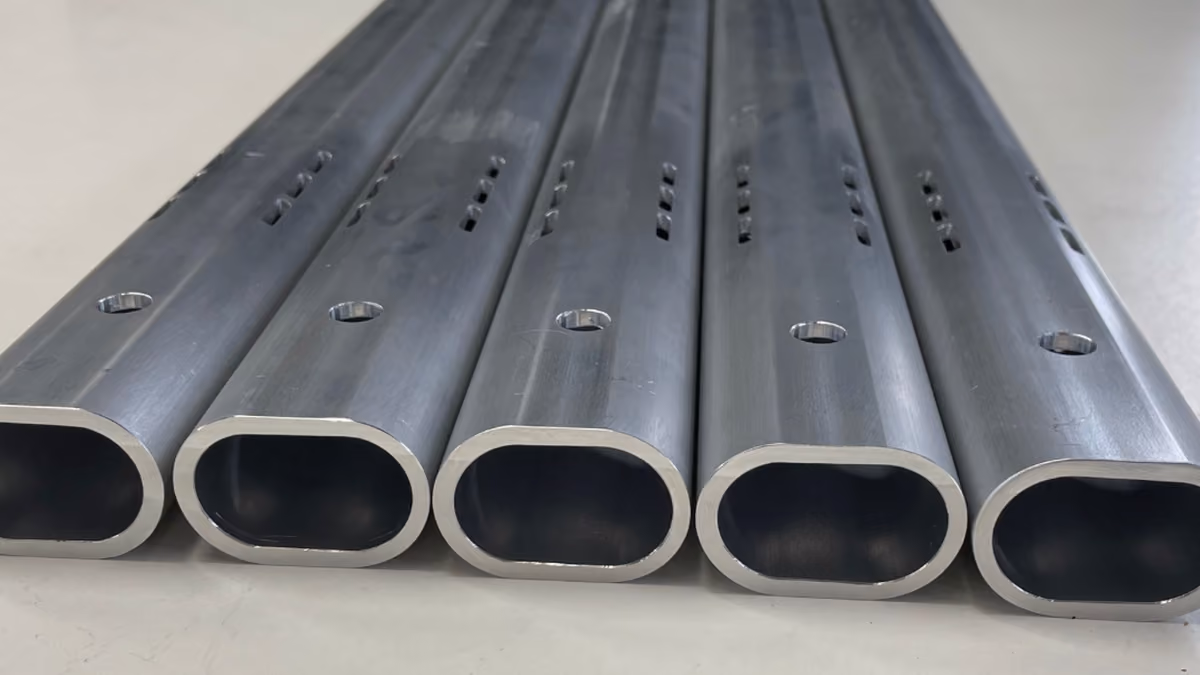

Ja. Ovale Rohre mit flachen Seiten lassen sich mit Standardausrüstung problemlos laserschneiden oder kalt sägen. Da unsere Rohre aus Rundrohren kaltgeformt werden, besteht die Möglichkeit, dass sich die Rohrenden beim Schneiden leicht aufspringen. Sprechen Sie uns daher bitte an, wenn die Rohre mit anderen Bauteilen zusammenpassen müssen; wir beraten Sie gerne, wie Sie einem eventuellen Rückspringen entgegenwirken können. Wir haben außerdem bereits erfolgreich Ausschnitte aus der Mitte größerer ovaler Profile mit flachen Seiten lasergeschnitten, um Platz für Beleuchtung und andere elektronische Komponenten zu schaffen.

Ja. Sollte die von Ihnen benötigte Größe nicht in unserem Standardsortiment enthalten sein, teilen Sie uns bitte Ihre Maße mit. Wir besprechen dann gerne die Möglichkeiten für den Werkzeugbau und die Lieferzeiten für Sonderprofile. Prototypen sind bereits ab einer Länge erhältlich, die bei den meisten Edelstahlrohrgrößen dieses Profils in der Regel 5,7 m beträgt.

Obwohl wir ein offizielles Verhältnis zwischen Haupt- und Nebenabmessung angeben, das wir problemlos erreichen können, haben wir dieses mehrfach überschritten, um einige überraschend flache FSO-Rohre herzustellen. Senden Sie uns Ihre Zeichnungen oder Maße zur Beratung zu oder informieren Sie sich über die Verhältnisse für neue Größen.

Nein, aber wir können ein abgerundetes Rechteckprofil herstellen – eine Variante mit vier abgeflachten Seiten, die durch eine weitere Umformstufe des FSO-Rohrs entsteht. Das Ergebnis ist ein eckigeres Profil mit abgerundeten Ecken, das sich gut für Anwendungen eignet, bei denen die optische Wucht eines Kastenprofils unerwünscht ist, aber an allen vier Seiten eine flachere Befestigungsfläche benötigt wird. Dies wird auch als Langrohr bezeichnet.
