Tubo oval de face plana
Uma alternativa mais resistente, que poupa espaço e é fácil de instalar em relação aos tubos circulares e às secções em caixa — para utilização por fabricantes de equipamento original (OEM), na indústria e na arquitetura.
O tubo oval de faces planas (FSO) é uma secção oca estruturalmente eficiente com duas faces planas paralelas. É mais fácil de fixar, fabricar e integrar do que um tubo circular padrão, sem o peso visual de uma secção em caixa.
Disponível em mais de 45 tamanhos padrão, além de várias espessuras de parede, com dimensionamento personalizado flexível. Fabricado em aço inoxidável (304L e 316L), alumínio (5083, 6062 e 6063), latão e aço macio / ERW.
Um tubo não circular altamente versátil, que facilita o fabrico e a conceção

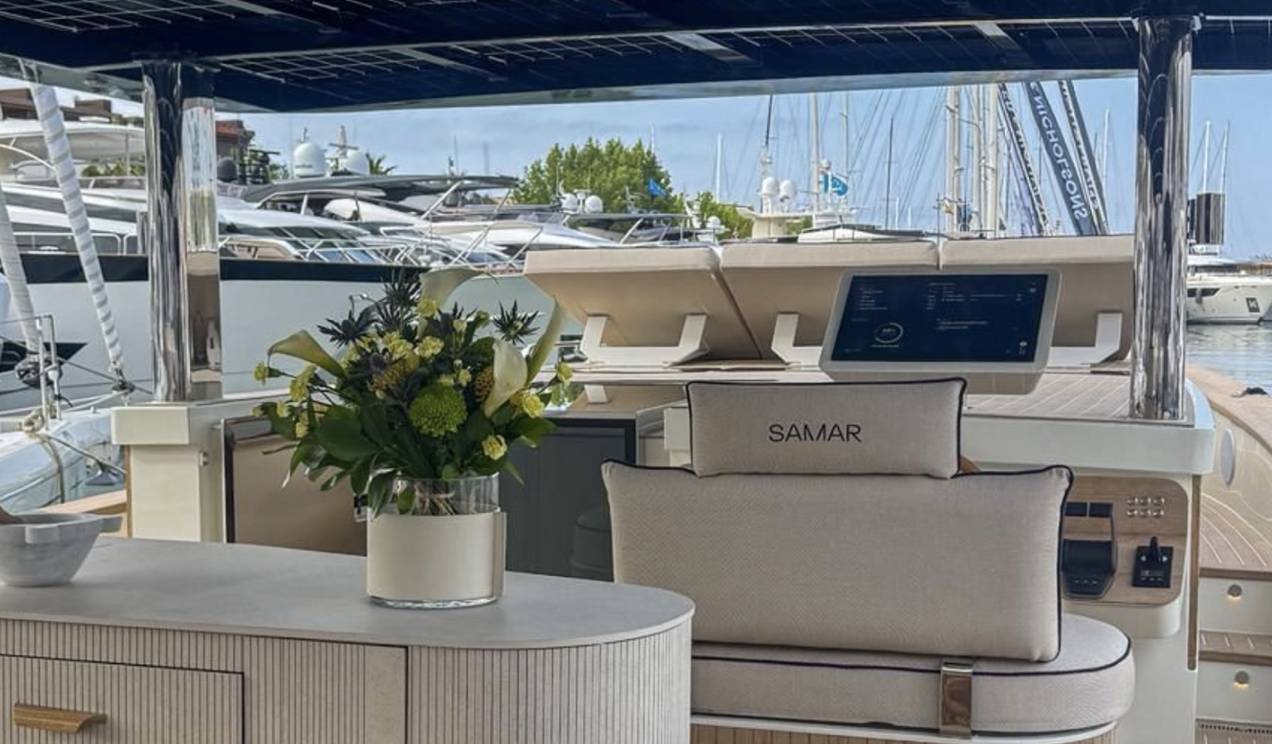

Este perfil tubular muito popular é utilizado na conceção de produtos OEM, em interiores de meios de transporte, em maquinaria, na arquitetura urbana e em corrimãos, sendo cada vez mais procurado por engenheiros e arquitetos que necessitam de um tubo de alto desempenho com uma estética elegante.
Dimensionamento flexível e quantidades mínimas de encomenda (MOQ) reduzidas
Muitas vezes, conseguimos moldar o FSO em novas dimensões sem necessidade de novas ferramentas, e temos uma quantidade mínima de encomenda reduzida, de apenas 1 comprimento (normalmente 5,7 m). Isto permite-lhe avaliar e integrar no seu projeto um tubo oval de lados planos específico para o seu projeto, sem se comprometer com a produção em série.
O tubo de secção plana é também conhecido como tubo «racetrack», tubo de secção «estádio», tubo oval achatado, tubo achatado oval, tubo «discorretângulo», tubo oblongo, tubo «cápsula», tubo em forma de comprimido e secção superelíptica.

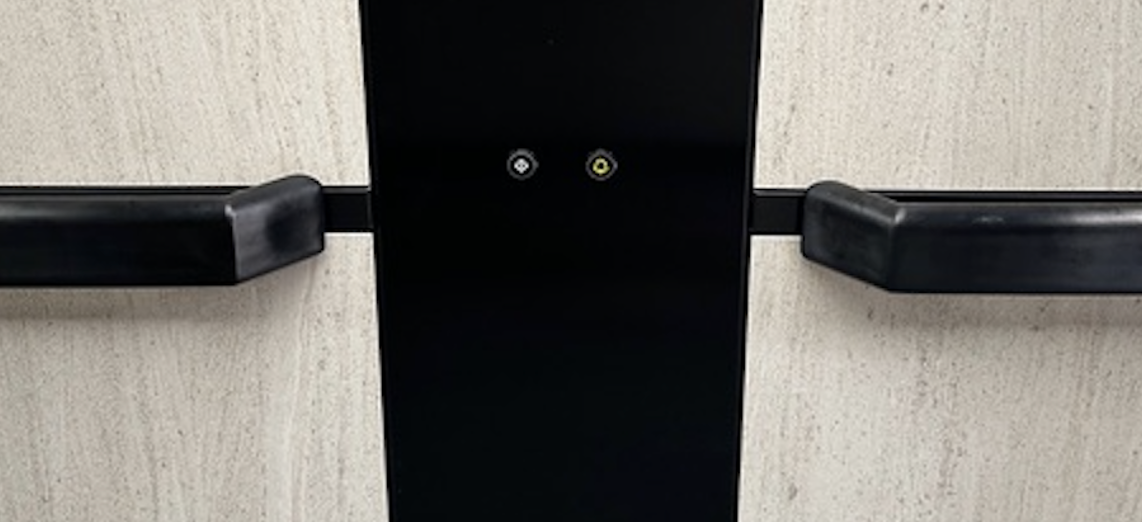

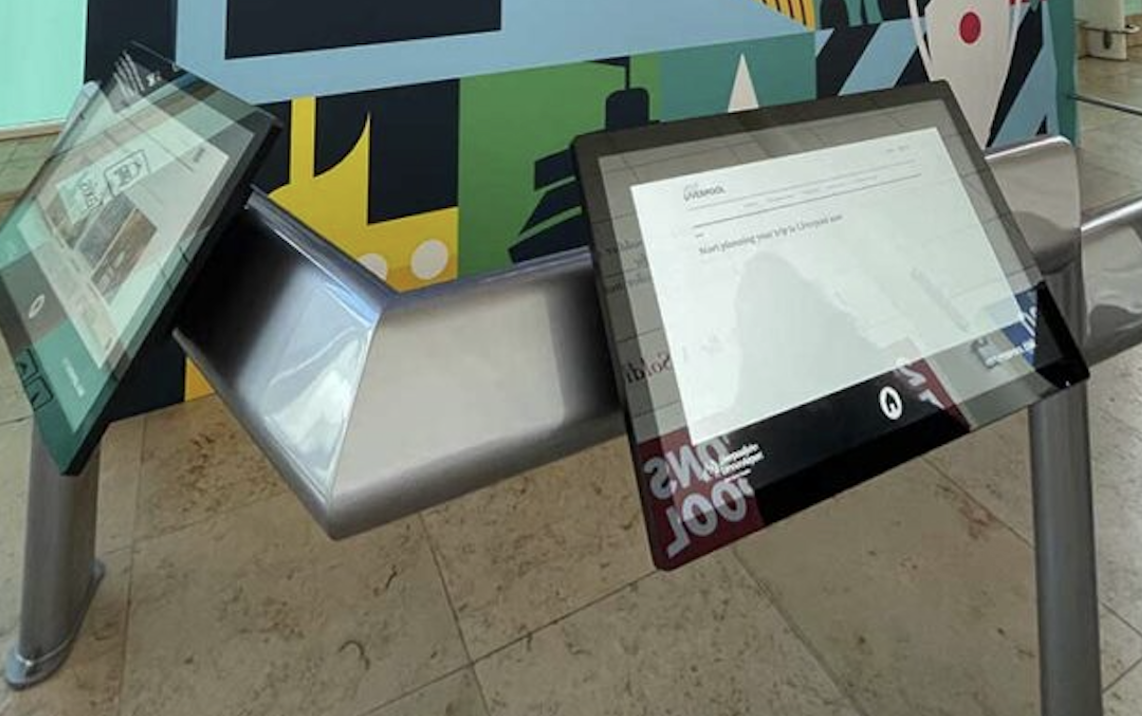

Tubo oval de aço inoxidável com lados planos e ângulos, utilizado como suporte para ecrãs interativos de fácil acesso, com corte em esquadria e soldado, com suportes de pernas FSO.
- Um design simples e elegante — utilizado na arquitetura, nas infraestruturas e nas indústrias transformadoras
- Resistência à flexão impressionante — 54% mais resistente do que o equivalente em tubo redondo padrão, de acordo com os nossos testes independentes de flexão
- Uma menor flacidez sob cargas pesadas traduz-se em vãos sem apoios mais longos, com menos suportes, uma estética mais elegante e custos reduzidos
- As faces planas fixam-se com segurança – e facilmente – a outros elementos
- Utilizado numa vasta gama de aplicações (incluindo no interior de máquinas, quando o espaço é limitado)
- Possibilidade de curvatura, incluindo arcos amplos e curvas com raio fixo apertado
- Ideal como conduta para alojar componentes ou cabos
Tubos ovais planos em aço inoxidável: disponíveis em mais de 45 tamanhos diferentes e com várias espessuras de parede.
De 10,5 × 3,5 × 1,5 mm a 246 × 127 × 3 mm
Tamanhos mais populares
- 23 × 12 × 1,5 mm
- 27 × 14 × 1,5 mm
- 31 × 15 × 1,5 mm
- 39 × 19 × 1,5 mm

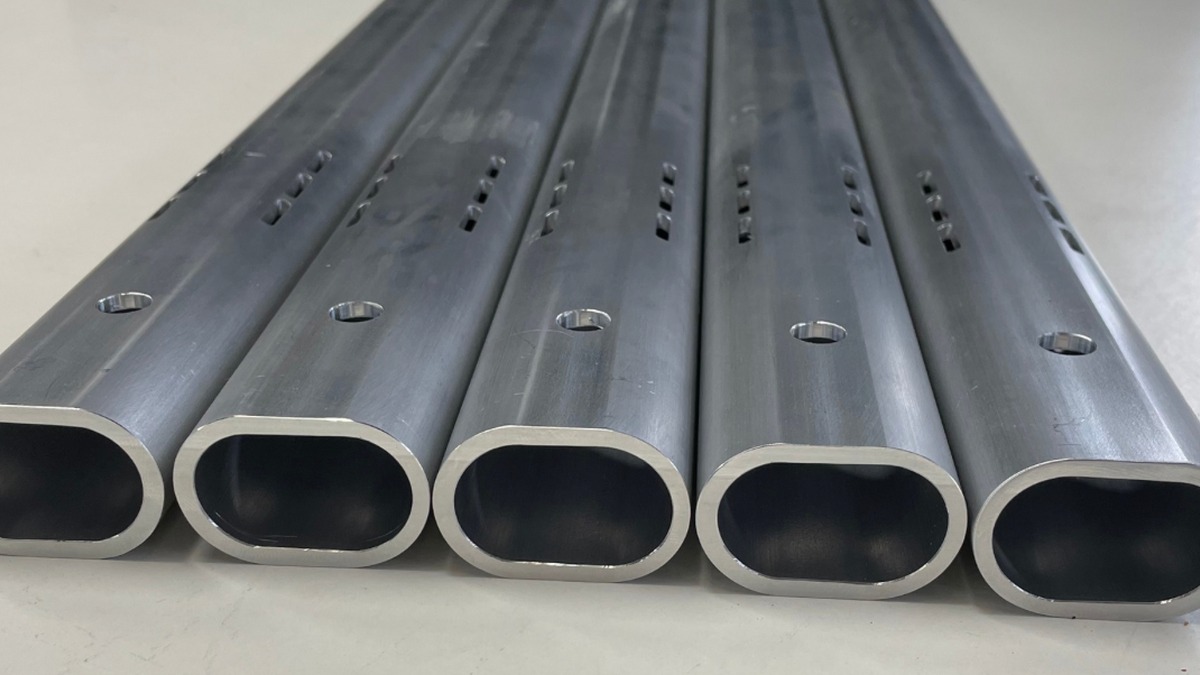

Conjunto de alumínio composto por um tubo oval de lados planos, prensado nas extremidades e maquinado com orifícios para parafusos, de modo a reduzir o número de componentes necessários
Integração mais fácil com fixações e componentes
O tubo oval de faces planas simplifica a fabricação arquitetónica e a montagem OEM, ao proporcionar duas faces planas paralelas para a montagem direta de suportes, sensores e outros componentes. Ao contrário do tubo redondo, normalmente não requer suportes, calços nem assentos maquinados, o que reduz o número de componentes, simplifica a fabricação e diminui os custos de montagem. O seu perfil estreito torna-o também ideal em situações em que o espaço é limitado e uma secção em caixa seria demasiado volumosa.
O menor número de fixações torna-o também um material higiénico e fácil de limpar para prateleiras, estruturas de equipamento e estruturas de suporte em ambientes industriais.
Conduta com economia de espaço para cabos e componentes

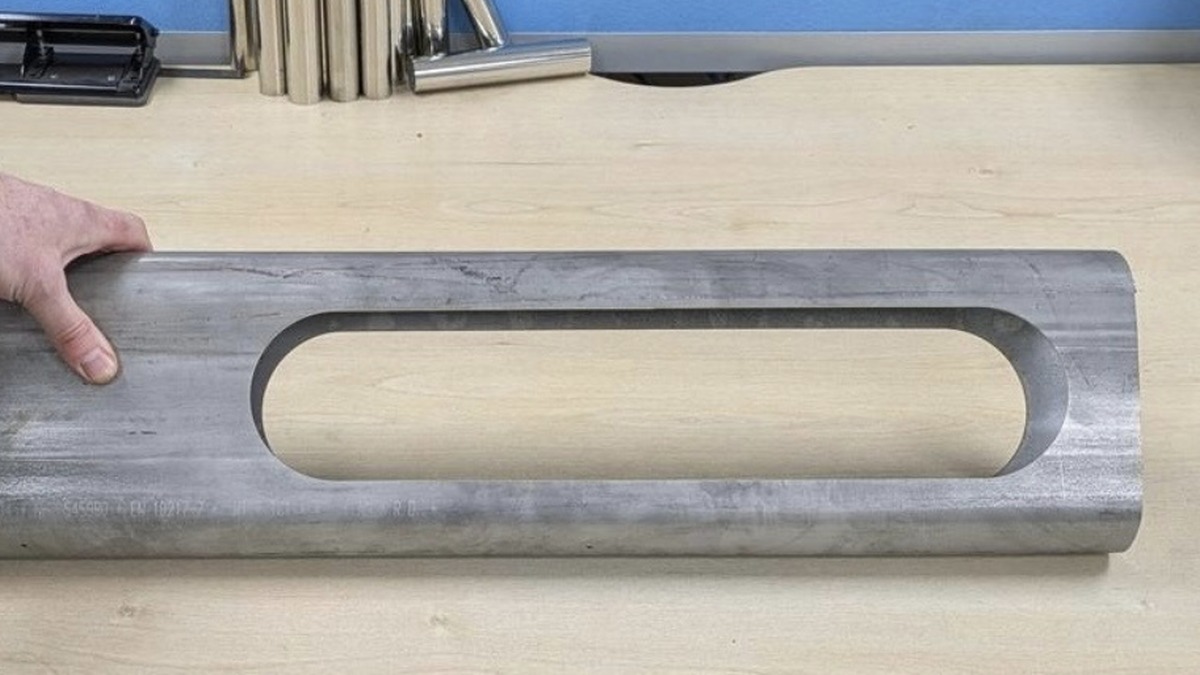

O tubo oval de faces planas oferece uma secção oca prática para a gestão de cabos, inserções roscadas, mangas internas e iluminação LED oculta. As faces planas permitem uma integração simples com caixas e conjuntos fabricados; a superfície nivelada pode ser cortada a laser para acomodar caixas de controlo, painéis de acesso e outros componentes integrados.
A sua profundidade reduzida mantém as dimensões globais do conjunto compactas. Esta pegada mais pequena é útil quando utilizado no interior de equipamentos e máquinas, bem como em aplicações de exposição, retalho, laboratório e transporte.

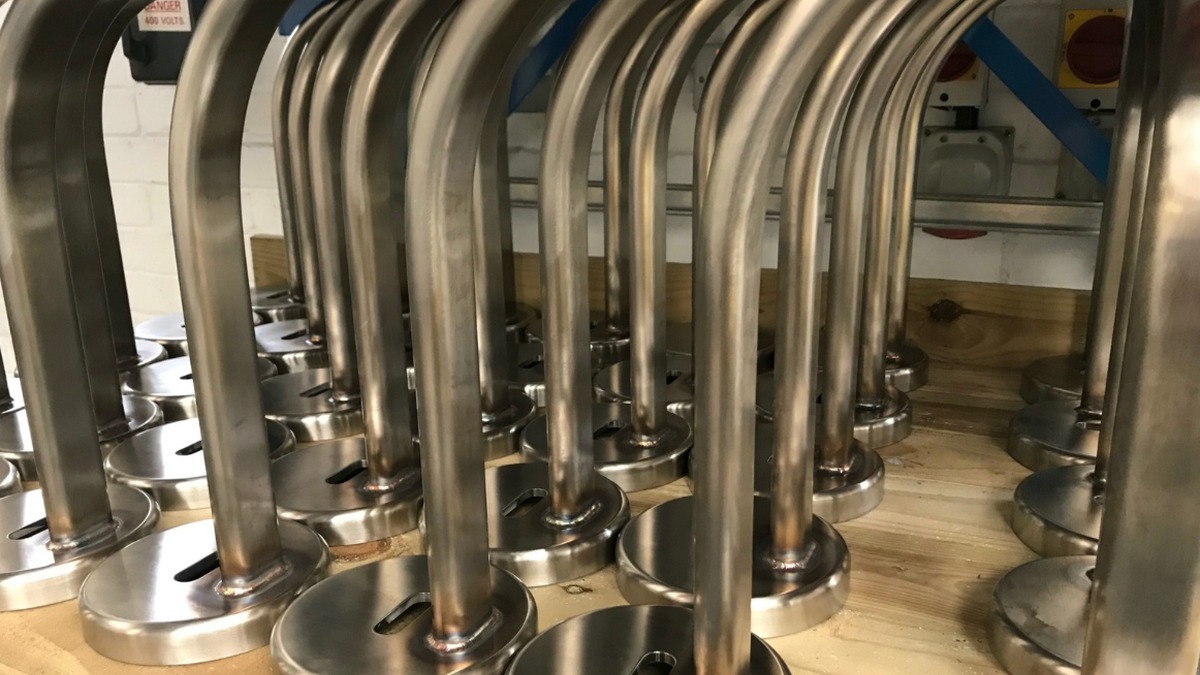

Tubo de aço inoxidável de precisão com perfil oval de lados planos, alargado nas extremidades para permitir o encaminhamento cuidadoso da cablagem aeroespacial
.avif)
O tubo FSO foi especificamente otimizado para cargas aplicadas ao longo do seu eixo principal, com a curva estreita do eixo secundário na parte superior e os lados planos a estenderem-se verticalmente.
Resistência superior à deformação
O tubo FSO demonstrou ser significativamente mais resistente do que um tubo redondo equivalente em ensaios independentes de deflexão, quando orientado com o peso a incidir sobre o eixo menor. A sua geometria torna-o ideal para aplicações de suporte de carga, tais como varões suspensos em lojas de retalho ou em mobiliário. Uma vez que o tubo FSO resiste à flexão de forma tão eficaz na direção da carga, pode abranger distâncias maiores entre suportes antes que a deflexão se torne visível. Isto significa menos pontos de apoio, uma estética mais elegante e custos de instalação reduzidos.
Significa também que é necessária menos quantidade de material para atingir a mesma resistência, o que reduz os custos com os materiais.
Conheça os nossos ensaios independentes de resistência à carga realizados no nosso tubo FSO de aço inoxidável com as dimensões 48 × 21 × 1,5 mm, que revelaram uma resistência 54% superior à do tubo redondo com massa equivalente (diâmetro exterior de 38,1 mm).

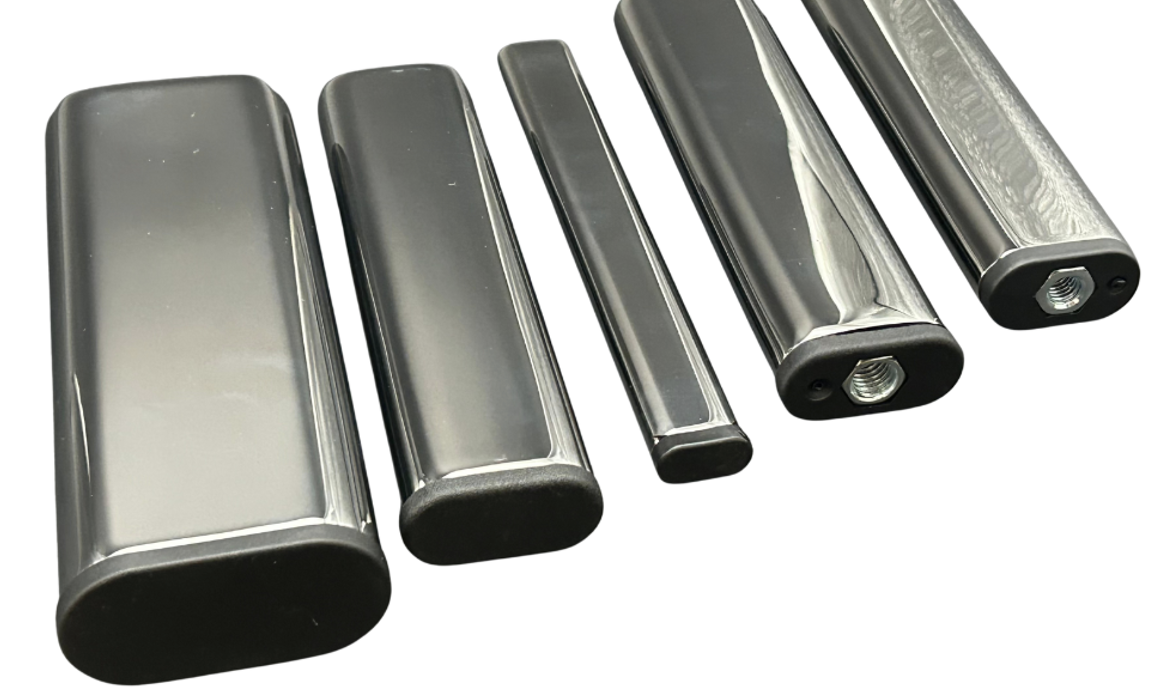

O tubo Timelessconstitui uma alternativa robusta em aço inoxidável ao tubo oval de lados planos com 30 x 15 mm, um tamanho frequentemente utilizado em roupeiros, varões para pendurar roupa e puxadores de portas de saída de emergência.
Excelente ergonomia para maior segurança e acessibilidade
Mais ergonómico do que a secção em caixa angular e menos propenso a rodar na mão do que o tubo circular, o FSO é ideal para corrimãos, barras de apoio e puxadores. A sua geometria mais suave confere-lhe também um aspeto mais requintado, tornando-o uma escolha popular para balaustradas, caixilhos de portões, caixilhos de persianas, interiores de lojas e outros trabalhos de serralharia arquitetónica em que a estética e a funcionalidade são igualmente importantes.
As versões de maiores dimensões do nosso perfil de lados planos podem servir como um revestimento atraente para postes antiterroristas ou suportes estruturais. O perfil estreito é menos intrusivo do que os postes circulares, contribuindo para melhorar a acessibilidade e permitir um fluxo eficiente de pessoas em espaços públicos.
Revestimento estrutural em aço inoxidável, constituído por tubos ovais de faces planas, utilizado como corrimão de proteção na parte superior do icónico Estádio do Tottenham Hotspur

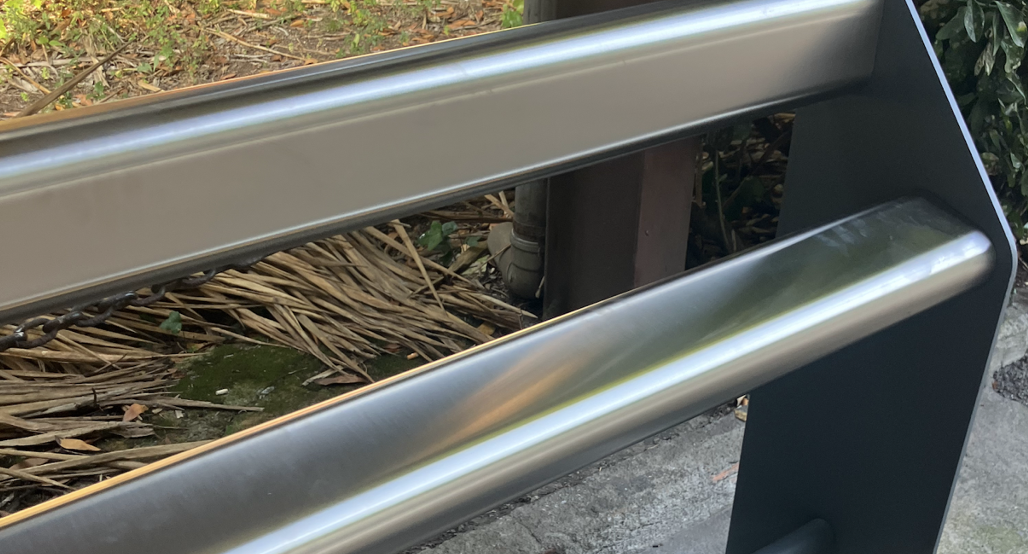

Tubos ovais de aço inoxidável (INOX) com faces planas, que garantem baixa manutenção e durabilidade
Os tubos ovais de faces planas são normalmente fabricados em aço inoxidável 304L e 316L. Estas classes de aço são extremamente duráveis e apresentam elevada resistência à corrosão, tornando-as ideais para elementos exteriores, tais como corrimãos e trabalhos em metal para arquitetura. Quando fabricado em aço inoxidável 316L, o tubo oferece a resistência à corrosão e a baixa necessidade de manutenção exigidas em ambientes de transportes públicos de elevada utilização e em aplicações marítimas exigentes.

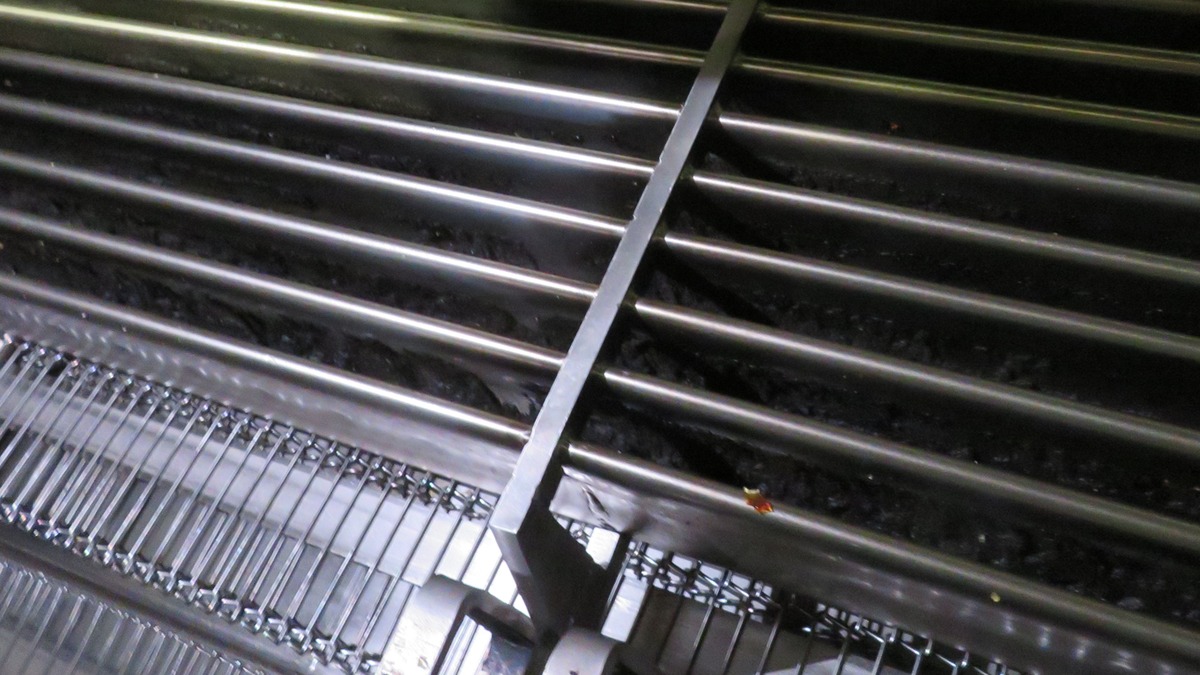

O tubo oval de aço inoxidável 316L de faces planas é utilizado em ambientes de processamento alimentar, farmacêuticos e laboratoriais, onde os elementos estruturais têm de cumprir requisitos de higiene. O perfil liso e arredondado é mais fácil de limpar do que o de secção em caixa, com uma face plana que permite fixações simplificadas em equipamentos e estruturas, o que significa menos fendas onde a sujidade possa acumular-se.
Para aplicações decorativas ou de restauro, também podemos fabricar tubos ovais de face plana em cobre, latão, bronze e alumínio.
Dimensões dos tubos ovais de lados planos
Os perfis tubulares ovais de lados planos em aço inoxidável e alumínio 5083 são vendidos em comprimentos de 5,7 m (o processo de fabrico reduz o comprimento padrão de 6 m em 0,3 metros).
Não encontra as dimensões de tubo de que necessita na tabela? Contacte-nos sobre tubos de tamanho personalizado; poderemos fabricar um novo tamanho para satisfazer os requisitos do seu projeto. Ou descarregue a nossa brochura, que contém informações sobre o tamanho dos tubos de alumínio e latão existentes, bem como todos os tamanhos de aço inoxidável.
Tolerâncias para tubos ovais de faces planas
Se a sua aplicação exigir que o tubo se encaixe no interior de outro componente, aloje uma peça interna ou cumpra uma tolerância dimensional específica de encaixe apertado, por favor, indique-o no momento do pedido de informação. Qualquer variação na espessura da parede poderá ser crítica nestas montagens.
As tolerâncias dimensionais gerais para tubos soldados seguem a norma EN 10296-2. Podem estar disponíveis, mediante pedido, dados específicos de tolerância para cada dimensão. A título de orientação geral, consulte o intervalo de tolerância indicado em função do eixo menor.
Tolerâncias padrão de acordo com o intervalo do eixo principal
8–18 mm ±0,3 mm
18–30 mm ±0,5 mm
200–350 mm ±3,0 mm
30–50 mm ±0,6 mm
50–70 mm ±0,7 mm
120–200 mm ±2,0 mm
70–120 mm ±1,2 mm
Se necessário, podemos solicitar tolerâncias de espessura de parede aos nossos fornecedores de metal. As tolerâncias de espessura de parede são, normalmente, mínimas e não afetam a fabricação nem a aplicação final na maioria dos casos de utilização padrão.
A imagem mostra como as dimensões são pormenorizadas (por exemplo, 23 mm x 12 mm x 1,5 mm)
Os tamanhos indicados são para aço inoxidável.
Tamanhos populares
Comparação entre o tubo oval de faces planas e outros materiais
Corte, soldadura e dobragem: Como fabricar um tubo oval de faces planas
Os tubos ovais de faces planas são cortados, soldados e acabados utilizando os mesmos métodos que os tubos circulares ou de secção em caixa padrão. As serras a frio, serras de fita e cortadores a laser padrão processam-nos com precisão, e a soldadura não requer nenhuma técnica especializada para além da adaptação dos dispositivos de fixação à forma do perfil.
Se estiver a trabalhar com tubos FSO pela primeira vez, teremos todo o prazer em aconselhá-lo sobre as técnicas de fixação e aperto adequadas à sua configuração. Temos amostras disponíveis para que possa testar o produto antes de se comprometer com uma quantidade para o projeto. A nossa equipa oferece serviços adicionais de fabrico para os nossos tubos ovais de faces planas, destinados a diversas aplicações, incluindo alargamento e soldadura.
Serviços de dobragem para a FSO
Podemos curvar tubos ovais de faces planas em dimensões selecionadas, e a nossa capacidade nesta área continua a crescer. Os tubos FSO podem ser curvados tanto no plano «easy-way» como no plano «hard-way», utilizando ferramentas especializadas. Contacte-nos indicando as dimensões, a espessura da parede e o raio pretendido para confirmar a viabilidade antes de efetuar a especificação.
Nota: Se a flexão for fundamental para a sua aplicação, confirme a disponibilidade connosco numa fase inicial do processo de conceção.

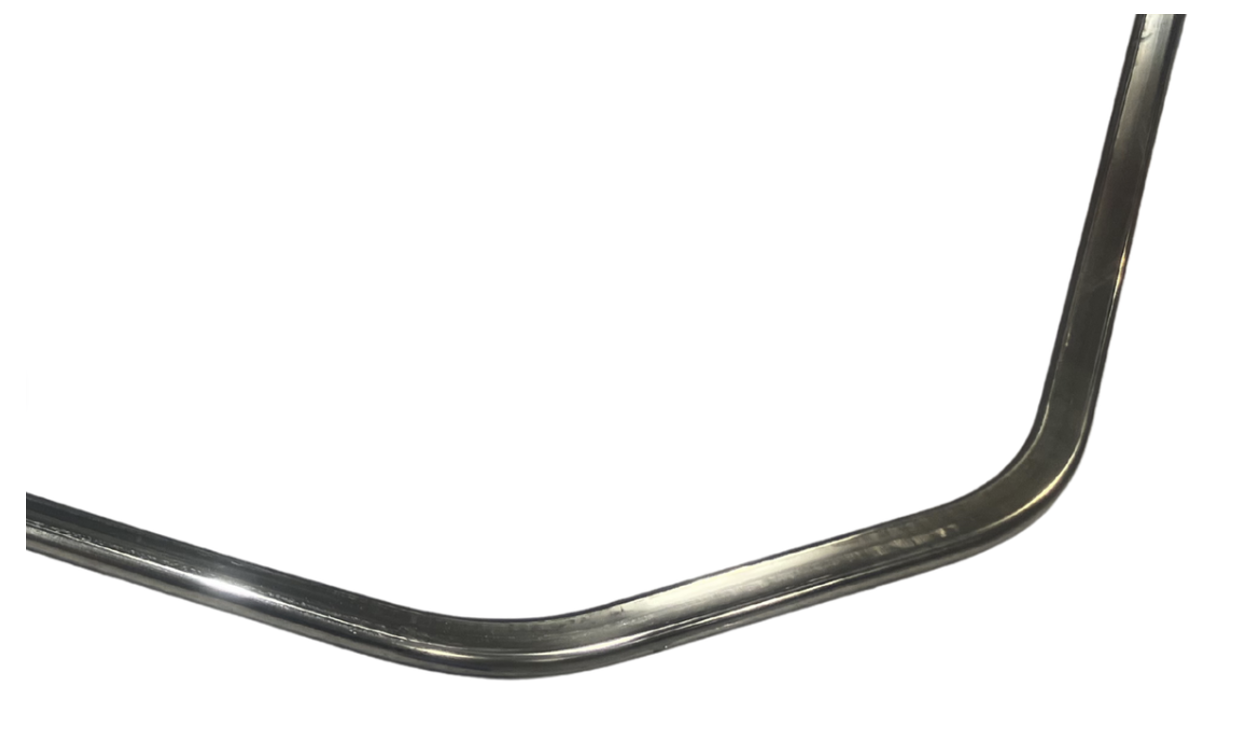

Tubo oval de faces planas fabricado em aço inoxidável 316L, curvado nas instalações da Timeless Tube
Aplicações para o tubo oval de faces planas
- Corrimões e barras de apoio
- Balaustradas
- Varões para pendurar roupa
- Postes de portão e persianas arquitetónicas
- Sinais de sinalização e suportes para quiosques
- Mobiliário e bancos públicos
- Puxadores de portas e puxadores de produtos
- Revestimentos decorativos para postes de amarração e suportes estruturais
- Talhas e gruas
- Porta-bagagens
- Equipamento de ginásio
- Equipamento de vida assistida
- Sistemas de gestão de filas de espera
- Serpentinas de arrefecimento do gerador
- Carris de remate
- Escadas de embarque
- Rebordo de escada em metal
- Caixa de cabos
- Radiadores
- Maquinaria para a indústria alimentar
- Equipamento médico
- Equipamento de laboratório, incluindo suportes e estantes
- Iluminação
Apoio ao comércio de metais: satisfazer a procura dos clientes por este perfil tão procurado
O tubo FSO é um perfil que resolve problemas reais que os seus clientes estão atualmente a contornar com tubos redondos ou de secção quadrada. Ao adicioná-lo à sua gama, ganha uma verdadeira vantagem competitiva sem aumentar a complexidade da gestão do seu stock.
Trabalhar com a Timeless Tube significa que não se está a comprometer com volumes elevados e que os seus clientes não estão a comprar um produto de qualidade inferior.
Fornecemos aos nossos clientes comerciais prazos de entrega consistentes, qualidade fiável dos lotes e o apoio técnico de que os seus clientes necessitam quando definem especificações para um produto novo.
Tal como os nossos outros perfis tubulares, os perfis ovais de lados planos da Timeless Tube são fabricados por encomenda, em vez de serem mantidos em stock como produto de base. Se pretender utilizar o seu próprio material em stock, contacte-nos para saber quais os materiais que exigimos e quais são as nossas taxas de conformação.
Se os seus clientes tiverem dúvidas técnicas ou precisarem de amostras, também podemos ajudá-lo nessa matéria.
A Timeless Tube pode fabricar tubos ovais de lados planos em tamanhos personalizados, incluindo formatos de maiores dimensões para aplicações como assentos anti-acumulação de detritos em espaços públicos
Expedição internacional para tubo oval de face plana: opções de expedição eficazes para o estrangeiro
Os nossos clientes procuram-nos de todo o mundo para obterem tubos com formas únicas e para o fabrico especializado de tubos. Podemos enviar tubos ovais de face plana para a América do Norte e Europa em apenas 48 horas. A nossa equipa de expedição especializada cumprirá os seus tempos de trânsito e orçamento; contacte-nos para discutir as opções de transporte.
