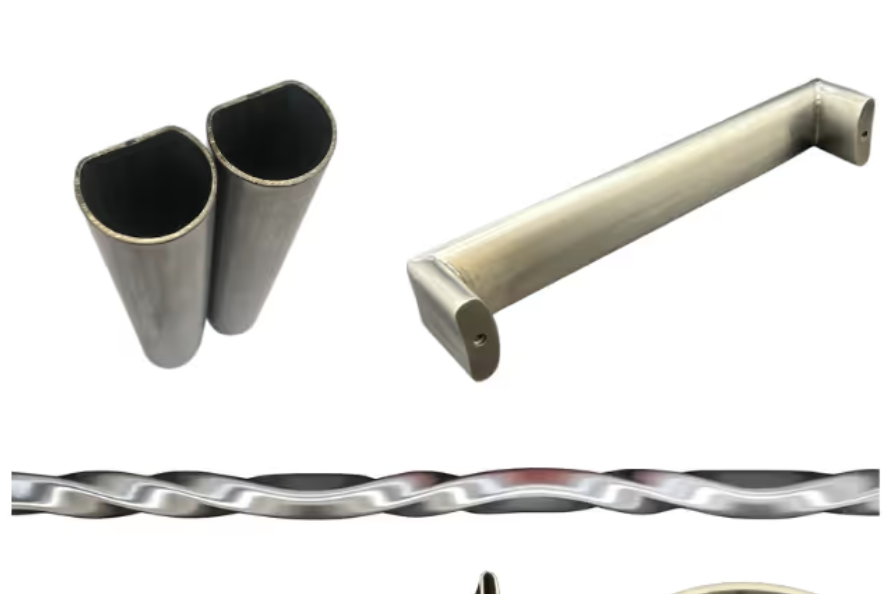

Perfis de tubos personalizados e novos tamanhos de tubos

Utilizamos um processo de conformação a frio para produzir perfis tubulares não circulares a partir de tubos circulares padrão. Este método de fabrico altamente flexível permite-nos desenvolver rapidamente novos diâmetros de tubos e geometrias personalizadas, seja para um protótipo, uma pequena série de produção ou um programa OEM de longo prazo.

Uma vez que o processo não depende das grandes quantidades mínimas de encomenda normalmente associadas às extrusões ou às linhas de perfilagem dedicadas, é possível desenvolver novos perfis com um risco comercial reduzido. O mesmo processo adapta-se diretamente à produção em série, proporcionando um caminho simples desde a conceção até à produção em grande escala.

Quando é necessário adquirir novas ferramentas?

Pode ser necessário recorrer a novas ferramentas quando o perfil solicitado não se enquadra na nossa gama de dimensões estabelecida, excede os rácios de conformação comprovados, requer raios específicos ou apresenta requisitos dimensionais que as ferramentas existentes não conseguem satisfazer.

No entanto, é possível produzir muitas dimensões personalizadas através da adaptação das ferramentas existentes, o que reduz tanto os custos de desenvolvimento como os prazos de entrega.

Os perfis que mais frequentemente fabricamos são tubos ovais elípticos e tubos ovais de faces planas (FSO).

A viabilidade de um novo perfil depende de vários fatores, incluindo o diâmetro inicial do tubo, a espessura da parede, as dimensões necessárias e a relação entre os eixos maior e menor.

O tubo oval apresenta um perfil elíptico suave e contínuo, sem secções planas. A curva estende-se de forma ininterrupta ao longo de todo o perímetro do tubo.

Atualmente, dispomos de ferramentas que nos permitem fabricar tubos ovais (elípticos) com o eixo principal entre 23,5 mm e 200 mm.

As dimensões possíveis dependem da matéria-prima, da espessura da parede e da relação de perfil exigida.

Para a maioria das aplicações, recomendamos que os perfis elípticos ovais se mantenham abaixo de uma relação de 2:1. Para além deste valor, a aparência, as limitações das ferramentas e o comportamento de conformação podem exigir uma análise mais aprofundada. À medida que a relação entre as dimensões maior e menor aumenta, os perfis elípticos podem tornar-se cada vez mais alongados, fazendo com que os raios das extremidades se estreitem e que o perfil pareça pontiagudo ou em forma de olho.

Já fabricámos com sucesso perfis elípticos com relações de até 2:1, embora a maioria das dimensões padrão de produção seja inferior a este valor. Se o seu projeto exceder esta orientação, contacte-nos para discutir a viabilidade.

O tubo oval de faces planas apresenta faces planas paralelas unidas por extremidades arredondadas. Os perfis ovais de faces planas são frequentemente especificados como alternativa ao tubo circular, à secção retangular ou à barra maciça.

Atualmente, dispomos de ferramentas que nos permitem fabricar tubos ovais de face plana com eixo principal entre 16,9 mm e 200 mm.

É possível produzir muitos tamanhos personalizados dentro desta gama, reduzindo os custos de desenvolvimento e encurtando os prazos de entrega (em comparação com a encomenda de uma ferramenta de conformação totalmente nova).

As dimensões possíveis dependem da matéria-prima, da espessura da parede e da relação de perfil exigida.

 Os perfis ovais de faces planas apresentam um comportamento mais previsível durante a conformação e podem facilmente ultrapassar os rácios normalmente associados aos perfis elípticos convencionais.

O desenvolvimento de novos perfis não se resume a uma simples questão de ferramentas. O comportamento do material, a espessura da parede, a relação de conformação e a recuperação elástica influenciam as dimensões finais obtidas durante a produção.

Por esse motivo, aplicam-se tolerâncias mais amplas durante a primeira série de produção de um novo tamanho, enquanto o processo de moldagem é validado e a repetibilidade é estabelecida.

Depois de o perfil ter sido testado e aprovado, a produção em série é realizada de acordo com as nossas tolerâncias de produção padrão.

Pequenas alterações dimensionais podem influenciar significativamente a aparência, a rigidez, a flexibilidade, os métodos de fixação e a compatibilidade com componentes padrão. Uma discussão atempada com a nossa equipa de engenharia pode, muitas vezes, melhorar a facilidade de fabrico e reduzir os custos de desenvolvimento.

O desenvolvimento de um novo perfil de tubo é apenas uma das etapas na criação de um componente tubular acabado. Muitas aplicações exigem também processos de fabrico secundários, tais como a curvatura, o alargamento, a expansão, a redução ou o corte a laser de tubos.

Alcançar o raio de curvatura necessário, mantendo a integridade do perfil, pode exigir ferramentas de curvatura específicas, especialmente no caso de secções de tubos não circulares. Também podem ser necessárias operações de conformação das extremidades para criar dimensões de interface críticas ou garantir a compatibilidade com acessórios e conjuntos padrão.

A Timeless Tube oferece uma gama de serviços de fabricação, incluindo curvatura de tubos, conformação de extremidades, corte a laser e soldadura. Consulte o nosso guia de curvatura de tubos para saber mais sobre métodos de curvatura, desenvolvimento de ferramentas e raios de curvatura possíveis.

Nos casos em que a adequação, o desempenho na curvatura ou os requisitos dimensionais sejam fundamentais, recomendamos que discuta a aplicação com um dos nossos engenheiros numa fase inicial do projeto.
